Generador de pulsos de sincronización a partir de un metrónomo (2)
2024-08-29
Tengo un metrónomo electrónico Korg MA-2 y estaba interesado en usarlo para generar pulsos de sincronización para que varios sintetizadores pequeños (Pocket Operator, Volca y TD-3) que tengo funcionen simultáneamente. Hace tres años comencé a documentar el diseño de un artefacto para generar la señal de sincronización a partir de los pitidos del metrónomo, pero la serie de artículos se quedó aparcada. ¡Terminémosla!
Diseño general

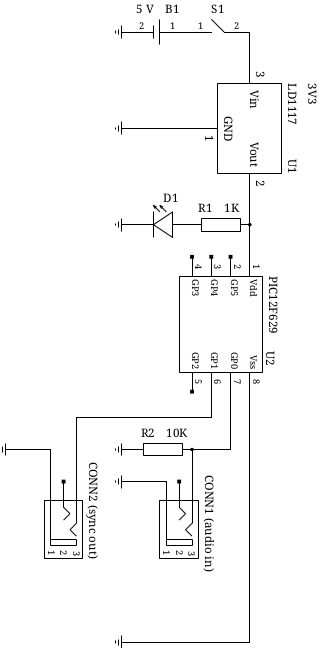

El circuito es como el de la imagen siguiente:
Esquema electrónico.
- La señal de entrada viene por el minijack indicado con el texto CONN1. Es el audio con los pitidos del metrónomo: ondas cuadradas de no más de 2 V de amplitud y 27 ms de duración. Un resistor pull-down de 10 kΩ, indicado con el texto R2, evita que la entrada flote con el metrónomo desconectado.
- La señal de salida va al minijack indicado con el texto CONN2 y consiste en, por cada pitido, un pulso de 3,3 V de amplitud y algo más de 30 ms de duración.
- Un micrcontrolador PIC 12F629, marcado con el texto U2, se encarga de generar los pulsos de sincronización a partir de la señal de entrada.
- Cuando la entrada supera un cierto umbral y la salida está en bajo, el microcontrolador pone la salida en alto durante algo más de 30 ms.
- El aparato está alimentado mediante cuatro pilas recargables AAA (es decir, a unos 5 V). Esta alimentación está indicada con el texto B1.
- Un interruptor de encendido, indicado con el texto S1, sirve para mantener el aparato desconectado cuando no está en uso.
- Un led rojo, indicado con el texto D1, sirve para avisar de que el aparato está encendido. Un resistor de 1 kΩ, indicado con el texto R1, limita la corriente que pasa a través del led.
- Un regulador LD1117 de 3,3 V, indicado con el texto U1, se encarga de que el resto del circuito opere a 3,3 V estables. La regulación es adecuada a pesar de que (y esto suele ser mala idea) omití los condensadores de rigor.
En los próximos artículos veremos más detalles sobre el dispositivo.
