Tipos duros de la historia (1): Theodore Roosevelt

2012-02-28

Comenzamos hoy una nueva colección de artículos, breves reseñas sobre personajes notables de la historia que, en algún momento, se comportaron como auténticos tipos duros, como los héroes de las películas de acción. Estos articulitos no serán exhaustivos, y quizá pasarán de lo divertido al mismo borde de lo frívolo, pero espero que sirvan para despertar la curiosidad en algún incauto lector que llegué a esta página y que, si todo sale bien, decidirá investigar un poco más sobre los curiosos personajes aquí tratados. Empezamos con un tipo que difícilmente deja indiferente al público; hablamos ni más ni menos que de Theodore Roosevelt, un tipo ciertamente a prueba de balas.

Theodore Roosevelt, conocido por el nombre de Teddy (¡un nombre que a él no le gustaba en absoluto!) y relacionado en el imaginario popular de hoy en día con los tiernos ositos de peluche que llevan su apodo, fue el presidente de los Estados Unidos de América número veintiséis. Además de en su carrera política, Roosevelt destacó como en el campo militar y como explorador, cazador, naturalista y escritor, además de practicar varios deportes y ser un ávido lector.

Si hay una anécdota que caracteriza llamativamente a Theodore Roosevelt como un auténtico tipo duro, es ésta: durante un mitin en Winsconsin, el 14 de octubre de 1912, alguien disparó una bala a Roosevelt, quien la recibió en el pecho después de que ésta atravesara la funda de sus gafas y una copia en papel de su discurso. Esto sería motivo para cambiar las prioridades de casi cualquier persona, pero no afectó al duro Theodore Roosevelt, quien evaluó que estaba todavía razonablemente sano y continuó su programa a pesar de que le instaron a recibir atención médica inmediatamente. Con la camisa empapándose de sangre, el curtido Roosevelt empezó su discurso con estas palabras:

Amigos, les pido que guarden silencio. No sé si ustedes terminan de comprender que acaban de dispararme, pero hace falta más para matar a un Alce.

Siguió hablando durante noventa minutos. Lo del Alce (Bull Moose), por cierto, es una referencia a sobrenombre del Partido Progresista (Progressive Party, el partido político que formó Roosevelt como excisión del Partido Republicano (Republican Party). El texto completo del discurso está disponible en Wikisource (en inglés, enlace a la revisión realizada el 11 de junio de 2011 a las 7:40).

Más adelante, pudo verse que la bala había penetrado varios centímetros, pero no había llegado a perforar la pleura y, dado lo arriesgado de intentar extraerla, se decidió dejarla donde estaba. Lamentablemente para Roosevelt, el cuerpo extraño alojado en su pecho trajo consigo problemas de salud que le impidieron seguir manteniendo su activo estilo de vida.

Este artículo deja muchas cosas sin comentar, pero espero que el incauto lector investigue un poco. Theodore Roosevelt fue un hombre muy notable cuya influencia todavía se siente y que, como mínimo, puede dar lugar lugar a enriquecedores estudios y conversaciones. Sus posiciones políticas, por ejemplo, son un interesante objeto de debate.

Categorías: Historia

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/28/tipos-duros-de-la-historia-1-theodore-roosevelt/

Volver arriba

Día del número e

2012-02-27

El 27 de febrero es el Día del Número e, pues la expresión decimal redondeada a tres cifras de este número es 2,72, similar «27—2», es decir, 27 de febrero. El número e es un número notablemente notable y este día está para celebrarlo.

En una fecha tan especial, ¿qué mejor manera que hacer unas pequeñas cuentas relacionadas con el número e? Este artículo está dedicado a los incautos lectores que tienen una pequeña base elemental de cálculo suficiente para trabajar con sucesiones y series de números reales y que tienen las habilidades algo oxidadas de no usarlas, pero que pueden recuperar el tono cerebral con un poquito de ejercicio.

El año pasado vimos que podemos expresar el número e de la siguiente manera heredada del estudio del interés compuesto:

e ≡ lim_n→∞(1 + 1 ⁄ n)ⁿ.

Este año vamos a estirar un poco los deditos y a ver otra manera que es extremadamente útil y muy conocida. En primer lugar, expandamos el término
x_n ≡ (1 + 1 ⁄ n)ⁿ,
tal que la sucesión de términos x_n tiene como límite el número e de acuerdo con la anterior definición. Podemos hacer esta expansión tan facilita:
x_n = 1 + [n ⁄ 1!] (1 ⁄ 2) + [n (n − 1) ⁄ 2!] (1 ⁄ n)² + [n (n − 1) (n − 2) ⁄ 3!] (1 ⁄ n)³ + … + [n (n − 1) (n − 2) … (n − {n − 1}) ⁄ n!] (1 ⁄ n)ⁿ.
No es más que la famosa expansión del binomio de Newton aplicada a la expresión de x_n. Para cada sumando, hay en el numerador entre corchetes tantos factores como potencias de 1 ⁄ n hay después, así que podemos dividir cada uno de los factores por n y dejar una expresión que hace las cosas un poquito más evidentes:
x_n = 1 + (1 ⁄ 1!) + (1 ⁄ 2!) (1 − 1 ⁄ n) + (1 ⁄ 3!) (1 − 1 ⁄ n) (1 − 2 ⁄ n) + … + (1 ⁄ n!) (1 − 1 ⁄ n) (1 − 2 ⁄ n) … (1 − {n − 1} ⁄ n).
Para un valor fijo de n, cada sumando es más pequeño que el anterior, mientras que un sumando dado para n es más pequeño que el mismo sumando para n + 1. Ahora bien, el incauto lector puede comprobar rápidamente que todos los sumandos están acotados por arriba y que, de hecho, la sucesión de términos x_n está también acotada superiormente y converge desde abajo a cierto valor límite que hemos tomado como el número e. El sumando k-ésimo converge por debajo a este valor cuando n tiende a infinito:
1 ⁄ k!,
así que tenemos la siguiente cota superior de x_n:
x_n ≤ 1 + 1 ⁄ 1! + 1 ⁄ 2! + 1 ⁄ 3! + … + 1 ⁄ n!.
Por otra parte, como todos los sumandos son positivos, podemos truncar la suma de x_n en k ≤ n sumandos y obtener una cota inferior:
x_n ≥ 1 + (1 ⁄ 1!) + (1 ⁄ 2!) (1 − 1 ⁄ n) + (1 ⁄ 3!) (1 − 1 ⁄ n) (1 − 2 ⁄ n) + … + (1 ⁄ n!) (1 − 1 ⁄ n) (1 − 2 ⁄ n) … (1 − {k − 1} ⁄ n).
En el límite de n infinito, la cota inferior queda así:
lim_n→∞x_n ≥ 1 + 1 ⁄ 1! + 1 ⁄ 2! + 1 ⁄ 3! + … + 1 ⁄ k!.
Esto vale para cualquier valor finito de k por grande que sea. De hecho, podemos ahora hacer un nuevo límite para k tendiendo a infinito y la cota inferior sigue siendo válida. Tenemos, pues, una cota inferior y una cota superior, así que podemos encajonar el valor límite de x_n:
lim_k→∞ 1 + 1 ⁄ 1! + 1 ⁄ 2! + 1 ⁄ 3! + … + 1 ⁄ k! ≤ lim_n→∞ x_n ≤ lim_n→∞ 1 + 1 ⁄ 1! + 1 ⁄ 2! + 1 ⁄ 3! + … + 1 ⁄ n!.
¡Premio! Ambas cotas son iguales, así que no sólo hemos demostrado que la sucesión de términos x_n converge, sino que además hemos encontrado otra forma de expresar el límite de esta sucesión, que habíamos tomado como el número e:

e ≡ lim_n→∞ 1 + 1 ⁄ 1! + 1 ⁄ 2! + 1 ⁄ 3! + … + 1 ⁄ n!.

Esta definición del número e mediante una serie es muy útil tanto en la definición de funciones como en la evaluación del propio número de forma aproximada sin más que truncar la serie en un número finito de términos.

Además de su propio valor como objeto matemático sólo para las matemáticas, el número e aparece en numerosos campos de aplicación práctica de la física y la ingeniería.

Categorías: Fechas, Matemáticas

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/27/dia-del-numero-e/

Volver arriba

La «primavera valenciana» está siendo un éxito… ¿para quién?

2012-02-24

La atención de los medios de comunicación se ha centrado en gran medida en las protestas que no hacen más que crecer en Valencia. Esto es perfectamente de esperar, ya que los sucesos no son algo pequeño. Ahora bien, otros temas candentes, quizá no tan inmediatamente graves, han perdido naturalmente el foco de atención. Tal es el caso de la enésima reforma laboral (¡esta vez sí, esta vez sí, esta vez sí frenaremos el paro al abaratar el despido improcedente y cometer otros atropellos!), contra la que se movilizaron cientos de miles de españoles el pasado fin de semana y que, obviamente, es motivo de menos escándalo que los golpes recibidos por los sufridos ciudadanos valencianos. Parece que se evidencia, por cierto, por qué parecía haber tan pocas unidades de intervención policial desplegadas en Madrid frente a lo que venía siendo habitual.

Alguien me comentaba que todo esto es muy conveniente: se propicia una situación escandalosa y con ello todos los demás problemas paracen menores. Todo ha sucedido espontáneamente, sin evidencia de personajes en la sombra moviendo los hilos (aun así, los teóricos de la conspiración tienen aquí pasatiempo para rato), pero el Estado puede encontrar los hechos muy convenientes si sabe manejarlos bien. Esto es bueno para unos y malo para otros.

Categorías: Actualidad, Derechos

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/24/la-primavera-valenciana-esta-siendo-un-exito-para-quien/

Volver arriba

Respuesta adulta a las provocaciones

2012-02-21

Dos niños se enzarzan en una pelea. Un adulto los separa. Uno de los dos niños se defiende:

¡Él empezó! ¡Me insultó y tuve que pegarle!

El adulto responde y educa:

Eso no me importa. Aunque te insulte, no tienes derecho a pegarle. ¿Te gusta que a ti te peguen? ¡Demuestra que eres mejor!

Seguidamente, el adulto se dirige al otro niño:

Y tú, ¿por qué le insultas? ¿Te gusta que te insulten? Es algo muy feo eso de meterse con la gente.

Esperemos que aprendan algo de lo ocurrido y no vuelvan a portarse de esta manera tan indigna.

Menos mal que son niños y no adultos armados. Menos mal. Un adulto civilizado y responsable evita la violencia como respuesta a las provocaciones verbales y procura, de hecho, librarse de sus adversarios de la forma más pacifica posible.

Categorías: Civismo

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/21/respuesta-adulta-a-las-provocaciones/

Volver arriba

Decenas de miles de manifestantes el 19 de febrero de 2012 contra la reforma laboral

2012-02-19

Cartel conciso. Dice así: No a la reforma laboral.

El 19 de febrero de 2012 hubo manifestaciones en toda España en contra de la última reforma laboral. Relatamos lo sucedido en Madrid.

Problemas de transporte

De acuerdo con lo que pude presenciar en la línea C5 y lo que oí de boca de varios manifestantes, al menos durante la hora anterior al comienzo de la manifestación (es decir, entre las 11:00 CET y las 12:00 CET), la capacidad del servicio de transporte público ferroviario de Cercanías se vio francamente superada, lo que dejó sin poder viajar durante un buen rato a muchas personas, tanto quienes querían ir a la manifestación como quienes tenían otros quehaceres. La línea 3 de Metro, en cambio, estaba casi vacía. No vi lo que pasó con otras líneas ni lo que pasó con el servicio de autobuses de la EMT.

Asistencia

Fue difícil estimar el número de asistentes debido a la longitud del recorrido y las aglomeraciones. Pude contar, a base de medir distancias, al menos en torno a unos cincuenta millares de asistentes en el recorrido de algo más de un kilómetro entre Atocha y Cibeles con una densidad de entre un manifestante por metro cuadrado en la cola y entre dos y tres manifestantes por metro cuadrado a la altura de Cibeles. No vi la cabecera y el número de asistentes podría ser algo mayor.

Conflicto entre independientes y sindicalistas de los sindicatos mayoritarios

Hubo provocaciones por parte de los manifestantes independientes (el bloque crítico) hacia los que iban en representación de los dos sindicatos mayoritarios. Los independientes y miembros de sindicatos minoritarios sentían que los sindicatos mayoritarios hacían poco (si somos generosos) por los trabajadores. Uno de los cánticos entonados ilustra esta opinión muy claramente: ¡Barato, barato se vende el sindicato! (con una variación que dice nos vende). Otra canción era más juguetona: Sindicatos, gracias por venir (en referencia a la percibida escasa actuación de los dos sindicatos mayoritarios).

Resulta muy llamativo que los dos sindicatos mayoritarios estaban acusados (aunque no con estas palabras) de ser sindicatos amarillos por los independientes, entre los que eran visibles numerosos carteles de color —adivinemos— amarillo.

También vi unas pocas personas con banderas del partido político al que le tocó el anterior turno del actual sistema turnista. Hace falta confiar mucho en la mala memoria de la gente, pues el otro partido ya hizo de las suyas mientras pudo.

División en la Gran Vía

Un grupo decidió dar un rodeo por la Gran Vía en vez de ir directo a Sol. Allí había un grupo reducido de policías (más sobre esto en seguida) que bloqueaba el paso a la calzada, pero permitía la circulación por la acera. Tras unos minutos, en torno a las 13:53 CET, varias personas empezaron a cruzar y, rápidamente, un grupo grande de manifestantes recorrió la Gran Vía al grito de sí se puede. No hubo violencia.

Presencia policial escasa para lo que venía siendo habitual

Llamó la atención de la manifestación de Madrid la relativamente escasa presencia policial. Hace apenas unos meses, podíamos ver cientos de antidisturbios dispuestos a abrir los cráneos de pequeños grupos de críos y ancianos.

Festival de carteles

Ahora viene el gran favorito, la colección de fotografías de algunos de los carteles interesantes que se dejaron ver en la manifestación.

Cartel que invita a la actividad. Dice así: Apaga la tele. Enciende tu mente.

Cartel que mimetiza una señal de tráfico de las que anuncian obras. Dice así: Atención: reformas. Dentro de la señal, sale un hombre con corbata que sostiene una pala sobre un montículo en el suelo que resulta ser un hombre semienterrado, con los brazos en alto y un montón de heces sobre la cabeza.

Cartel que dice así: Con esos recortes, baja el consumo y hay más paro. Esto choca contra la visión de la economía del lado de la oferta que es tan popular entre los gobernantes y a la vez tan ajena a la evidencia empírica.

Cartel que ilustra la rebaja de la indemnización por despido improcedente. Dice así: Empieza el diálogo. ¡Estás despedido! (20 días por año)

Cartel crítico con la asimetría en las recompensas en España. Dice así: España: paraíso del explotador, del corrupto y del ladrón; infierno para el trabajador.

Cartel que indica que España no es lo que se dice un país serio. Dice así: Españistán: república bananera. El escudo es muy simpático: sale una bananita.

Cartel que parodia las palabras de Arias Navarro cuando anunció la muerte del dictador Francisco Franco. Dice así: Españoles, Franco ha vuelto. Insinúa un notable retroceso en derechos laborales hasta niveles alcanzados durante la dictadura franquista.

Cartel con un texto grande y un texto pequeñito. El texto grande dice así: Nuestra lucha es pacífica; la violencia la ponen otros. El texto pequeñito se merece un premio; dice así: Está claro: nos han robado por encima de nuestras posibilidades.

Carteles. En primer plano, hay uno que dice así: Esto no es una reforma; es un derribo.

Cartel contra las malas condiciones laborales y las bajas retribuciones salariales. Dice así. No al trabajo precario.

Simpático caballero disfrazado de vaca lechera (pero sin ubres visibles). Porta un cartel que dice así: No queda leche para tanto mamón, para tanto ladrón.

Cartel del que había por lo menos otra variación. Dice así: No sé si he entendido bien la reforma laboral… Entonces, si el país va mal durante tres trimestres seguidos, ¿podemos bajarle el sueldo a Rajoy y, si no acepta, despedirlo?

Cartel con un lema que ya es muy familiar. Dice así: No somos mercancías en manos de políticos y banqueros. Apaga la televisión. Toma la calle. Aparece un individuo con un televisor por cabeza en el que pone la palabra miento en letras blancas mayúsculas sobre un fondo rojo.

Cartel. Dice así: Nuestra crisis, vuestro botín.

Individuo disfrazado del personaje mitológico de la Muerte. Lleva un cartel en el que dice: Partido Patronal (es un juego de palabras con el nombre del partido político que toca ahora en el sistema de turnos que se ha hecho efectivo en España). En su mano, una guadaña en la que pone: Salarios.

Cartel que invita a pensar. Dice así: Pensar es gratis; no hacerlo sale carísimo.

Individuo con una de las populares máscaras de Guy Fawkes (muy anónima, muy a la V for Vendetta) en la parte posterior de la cabeza. En la boca de la máscara hay pegado un billete de un dólar estadounidense con la inscripción (indistinguible en esta imagen de baja resolución) siguiente: No nos callarán. Eleva con su mano derecha un cartel en el que dice así: Políticos y banqueros hacen de la política un negocio para 'su' beneficio. Dentro del cartel hay dos pegatinas; a la izquierda, un corazón y el texto 15 M (se refiere a que simpatiza con los movimientos sociales que surgieron en España a raíz de las manifestaciones del 15 de mayo de 2011); a la derecha, unas tijeras dentro de un símbolo de prohibición y dos frases: No a los recortes y Basta de chantajes.

Enorme títere en el que aparece la representación del plutócrata avaro. Se trata de la representación del personaje de ficción Scrooge McDuck, creado por Carl Barks, conocido en España por el inexplicable nombre de Tío Gilito y basado en Ebenezer Scrooge, protagonista de la novela corta A Christmas Carol (conocida en español como Un Cuento de Navidad) de Charles Dickens.

Cartel en la espalda de un hombre. Dice así: Se venden obreros en buen uso. Debajo, sale el número de teléfono del Ministerio de Empleo y Seguridad Social (anteriormente conocido como Ministerio de Trabajo y Asuntos Sociales).

Cartel que resume la ideología del actual régimen socioeconómico en tres órdenes: Trabaja, consume y calla.

Colorido cartel que a la vez denuncia, reivindica y da esperanza. Dice así: Violencia es no llegar a fin de mes. Otro mundo es posible.

Categorías: Actualidad, Derechos, Madrid

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/19/decenas-de-miles-de-manifestantes-el-19-de-febrero-de-2012-contra-la-reforma-laboral/

Volver arriba

Rica polisemia: las diferentes traducciones de «seguro» al inglés

2012-02-18

La palabra española «seguro» tiene muchos significados distintos, algunos de ellos sólo con sutiles diferencias entre ellos. Esta variedad de acepciones se hace evidente al traducir a un idioma en el que cada significado va a una palabra diferente. El idioma que elegimos es el inglés; veamos cómo queda la cosa.

Sure

Se dice de quien tiene la certeza de algo. Por ejemplo: Are you sure? («¿Estás seguro?») También se dice de la propia certeza de aquello sobre lo que se habla: For sure («Por supuesto»).

Insurance

Se refiere a los contratos de seguro, unos acuerdos en los que una parte paga una prima a otra parte que se compromete a compensar a la primera parte en caso de que se produzca cierta eventualidad.

Lock

Se refiere a un dispositivo de bloqueo que impide el funcionamiento de un mecanismo. Los seguros de las armas de fuego son unos grandes favoritos de las películas de acción; seguro que el incauto lector puede recordar alguna escena similar a ésta: un secundario bueno y sin experiencia con armas, obligado por los acontecimientos a apuntar con una pistola al gran antagonista, se olvida de retirar el seguro, lo que tiene muy desagradables consecuencias (salvo para el malo, malo antagonista).

Confident

Se dice de quien tiene confianza en sí mismo, es decir, que se siente seguro, que va muy seguro.

Hasta ahora, todas las acepciones de «seguro» que hemos visto están muy bien diferenciadas. A continuación llegan dos que, según mi experiencia, son más difíciles de distinguir por los hispanoparlantes.

Safe

Se dice de lo que no tiene riesgo de sufrir daños u otros problemas causados por accidente.

Secure

Se dice de lo que no tiene riesgo de sufrir daños u otros problemas causados deliberadamente.

Esta distinción no se hace siempre en inglés. A veces, «safe» y «secure» se emplean como sinónimos. Otras veces, sí se hace la distinción, por ejemplo cuando se pretende distinguir entre medidas como los cinturones de seguridad, que están orientados a los accidentes (es decir, they are safety measures) y medidas como las alarmas contra los robos, que están orientadas a disuadir a un adversario (es decir, they are security measures).

Categorías: Lingüística

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/18/rica-polisemia-las-diferentes-traducciones-de-seguro-al-ingles/

Volver arriba

San Clementín

2012-02-14

El 14 de febrero es San Clementín, la gran celebración de las naranjas clementinas que surgió como un chiste en una tira cómica pero que es una idea tan notablemente notable que hay que implantarla.

La tira cómica en la que apareció el concepto de San Clementín (Clemetine's Day en inglés) es la divertida Doghouse Diaries. La primera aparición fue en 2010. Hubo otra el año pasado.

Categorías: Fechas

Artículos publicados el mismo mes

Permalink: https://sgcg.es/articulos/2012/02/14/san-clementin/

Volver arriba

Adaptador de sondas de osciloscopio para tarjeta de sonido de ordenador (2)

2012-02-12

Le hice algunas mejoras al adaptador de sondas de osciloscopio para tarjeta de sonido de ordenador, un instrumento que, conectado a la tarjeta de sonido de un ordenador y con el software adecuado (como xoscope, permite hacer un osciloscopio computerizado para señales de audio. Las prestaciones no se acercan ni de lejos a las de un buen osciloscopio, pero el proyecto es bonito y entretenido.

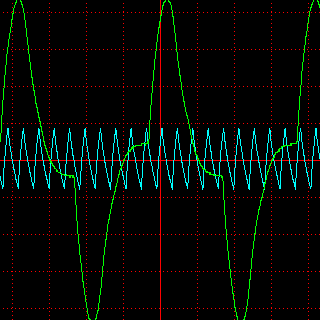

Forma de onda captada por el instrumento.

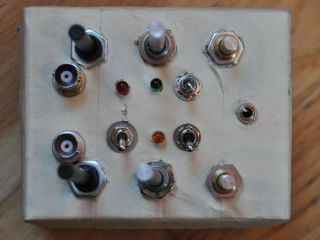

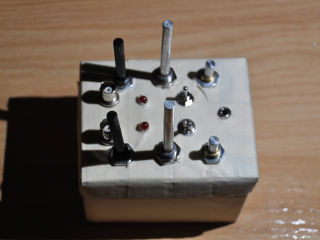

Panel frontal del instrumento mejorado.

Al diseño original le faltaba un generador de señal de referencia para poder tomar medidas calibradas y ajustar la compensación de las sondas de prueba. Esta señal de referencia sale de un oscilador de onda cuadrada que conecta y desconecta una referencia de tensión. La referencia de tensión elegida es un LM336, que da 2,5 V muy estables (mucho más que el típico diodo zéner). El oscilador está hecho con el clásico 555, un circuito integrado arcaico como el amplificador operacional 741 de la etapa de amplificación, pero muy fácil de conseguir. Los componentes adicionales aparecen en el esquema del circuito.

Además del generador de señal, hay un condensador entre los dos extremos de la alimentación que sirve para amortiguar comportamientos antisociales como el que manifiesta el 555 al cambiar de estado. El condensador está muy sobredimensionado.

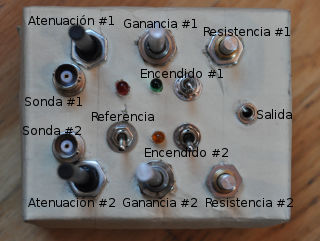

Controles y funciones del instrumento. Cada uno de los tres interruptor va acompañado de un led que brilla cuando el interruptor está en la posición de encendido. El terminal de la señal de referencia no se aprecia bien; es un pequeño gancho entre el interruptor y el led de la señal de referencia.

El instrumento puede mover perfectamente unos auriculares en vez de volcar su salida en una tarjeta de sonido. Con los auriculares se oye la salida del generador de señal de referencia incluso cuando las puntas de prueba no están conectadas a su salida; esto se debe a que los circuitos ni están bien separados ni están bien blindados, pero el efecto no afecta a las medidas que se pueden digitalizar en un ordenador.

Un efecto accidental curioso es que, en determinadas condiciones (con la entrada atenuada completamente y la amplificación al máximo), las no linealidades de los componentes dan lugar a un detector accidental de FM. Se nota con los auriculares puestos. Si fuera un problema, habría que poner algún blindaje o repensar el circuito.

Otra modificación deseable es que ahora los componentes del panel frontal están unidos a la placa del circuito mediante conectores de buena calidad que aguantan bien sin desenchufarse. La señal se mueve sin problemas.

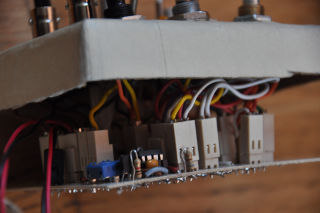

Interior del aparato. Los conectores son ahora resistentes a los desenchufes accidentales.

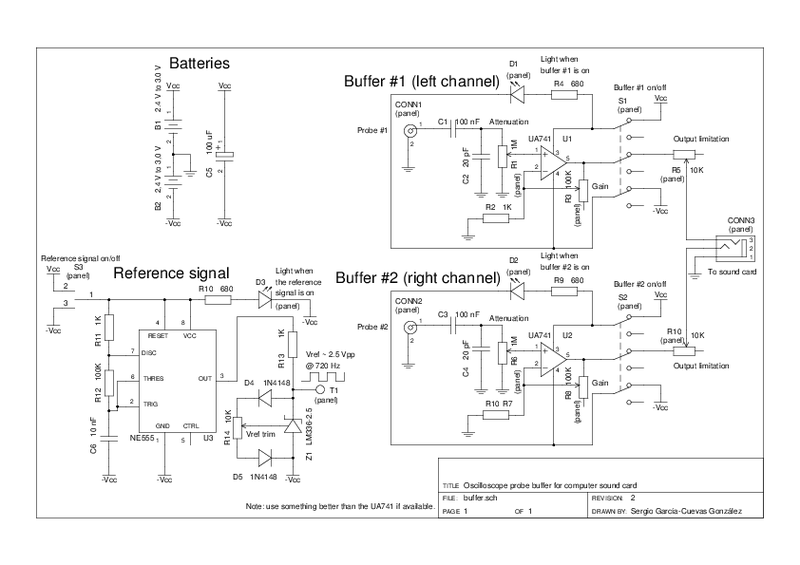

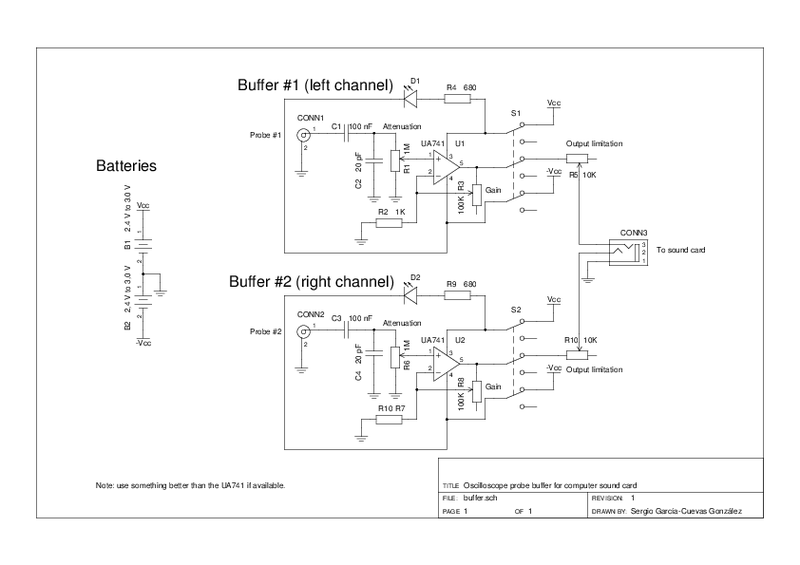

Esquema del circuito

Aquí está el esquema del circuito en diferentes formatos. Lo dejé anotado en inglés.

• Imagen PNG.
• Imagen escalable PostScript.
• Imagen escalable PDF.
• Imagen Original en el formato de gschem.

El programa informático gschem es parte del proyecto gEDA, software libre para el diseño de circuitos electrónicos.

Resultados

El instrumento funciona, pero hay algunos defectos. A veces se echa en falta un amplificador operacional mejor que el UA741. El generador de señal de referencia irradia su salida y los amplificadores captan esta señal a través de las ondas, pero el efecto es despreciable frente a la medida directa y no afecta a la calibración. Con amplificación alta y la entrada completamente atenuada, se forma accidentalemte un detector de FM (con una salida fácilmente inteligible al oído). Salvo por estos pequeños problemas, las actuaciones del instrumento son bastante satisfactorias. Al medir trenes de pulsos (como el del generador de señal de referencia), el ordenador registra pequeños sobresaltos (ringing en inglés) que no aparecen en la lectura simultánea de la salida del instrumento mediante un osciloscopio, así que parece que estos artefactos tienen su origen en la propia tarjeta de sonido. Hasta donde he podido medir, el instrumento no distorsiona apreciablemente las frecuencias de audio y puede considerarse que es un éxito.

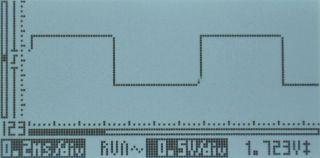

Forma de onda a la salida del instrumento. Está medida con un osciloscopio digital de bolsillo.

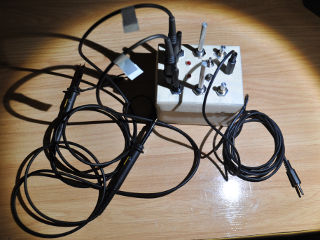

El instrumento con las sondas de entrada y el cable de salida conectados.

Categorías: DIY, Electricidad
