Circuito simulador del titilar de una llama para un diorama (2)
2014-04-18
A finales de 2012 presenté un circuito que hacía titilar las lamparitas incandescentes de un diorama; las lamparitas simulaban llamas de hogueras y velas. El diseño estaba preparado para mover cinco secuencias de parpadeos diferentes, pero como solamente hacía falta accionar dos lámparas, el prototipo, que estaba hecho en una placa perforada de puntos, tenía dos salidas. Recientemente hice una versión permanente en una placa de circuito impreso elaborada mediante fresado de aislamiento, que es una técnica interesante cuando hay que producir series muy cortas (quizá una sola placa) de circuitos sencillos y guardar el ácido de atacar el cobre se antoja indeseable. El trazado de las pistas está pensado para penalizar poco el guiado manual de la fresadora, pero no es exactamente óptimo. Todo el trabajo está hecho con una fresa de 1 mm y con una tolerancia de posicionado de cinco centésimas de milímetro (pero podría funcionar una tolerancia algo más generosa). Además de esto, el circuito tiene dos modificaciones frente al original de diciembre de 2012: el valor de los resistores es algo menor y el condensador de filtrado de la alimentación desaparece.

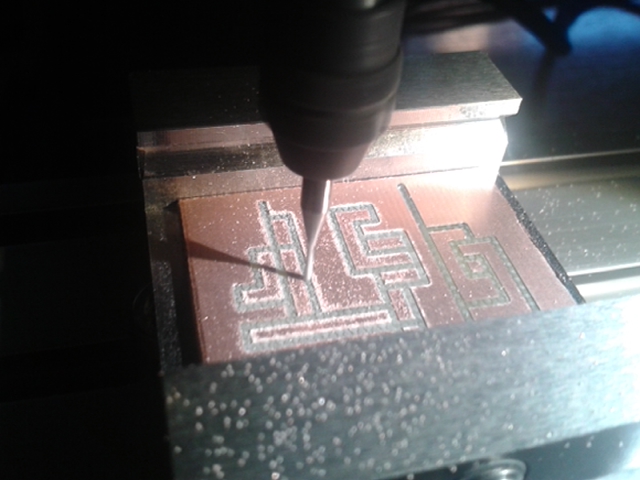

Fresado del aislamiento entre pistas.

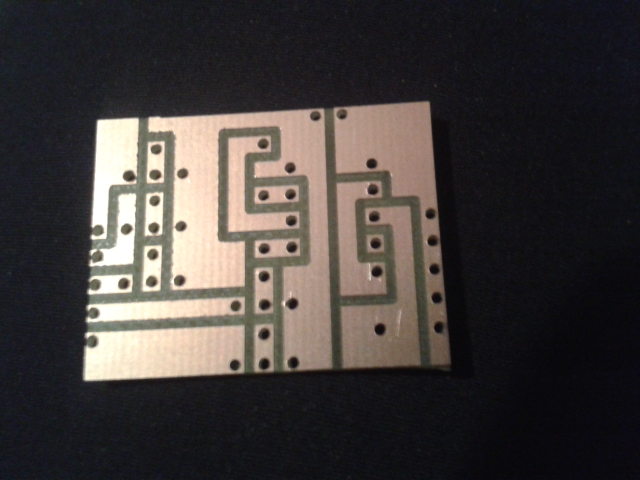

Cobre tras el fresado.

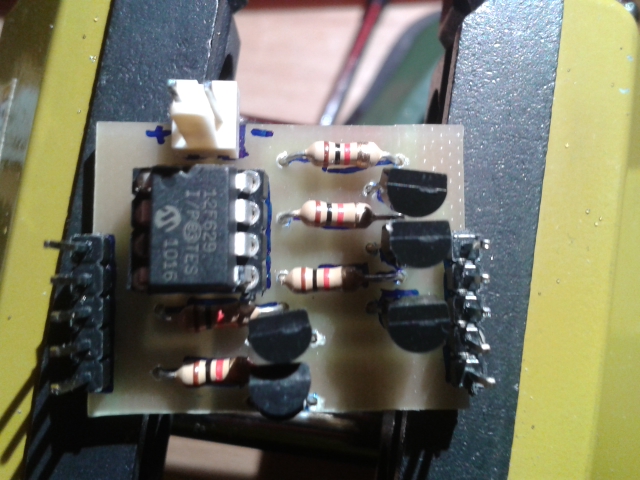

Circuito terminado.
Componentes
La lista de componentes es muy pequeña. Hacen falta:
- una placa de circuito;
- un microcontrolador PIC12F629;
- cinco lámparas;
- cinco resistores de 1 kΩ;
- cinco transistores NPN BC337;
- cinco pilas recargables de 1,2 V y el portapilas correspondiente;
- cable y terminales para las lámparas.
Como alternativa a la conexión directa de las lámparas al circuito, podemos situar terminales para enchufar las lámparas solamente cuando es necesario. Es la solución que adopté en el circuito hecho con fresadora. Usé terminales tanto para la conexión de las lámparas como para la conexión del portapilas.
Esquema

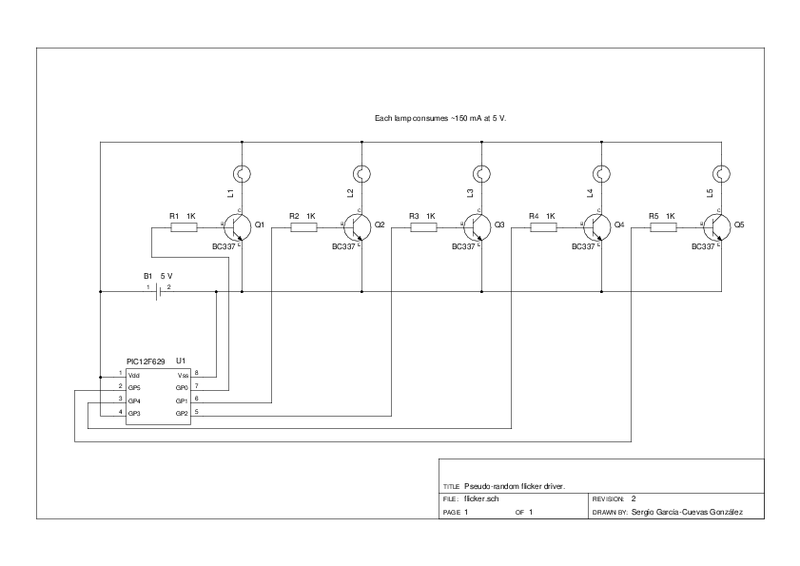

Aquí está el esquema en dos formatos para impresión:
El esquema está disponible en el formato editable de gEDA/gschem:
flicker.tar.gz
El archivo contiene un directorio llamado sch
en cuyo interior están los siguientes ficheros:
- sch/flicker.sch: el esquema;
- sch/gafrc: configuración de gschem;
- sch/sym/lamp.sym: símbolo esquemático para las lámparas;
- sch/sym/pic12f629.sym: símbolo esquemático para el microcontrolador.
Circuito impreso

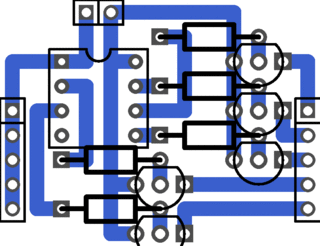

Diseño del circuito impreso. Vista desde el lado de los
componentes.
El circuito impreso se encuentra, como todo lo demás, en el
archivo flicker.tar.gz
El archivo contiene un directorio llamado pcb en cuyo
interior se encuentra el plano del circuito impreso:
- pcb/flicker.pcb
El plano está hecho con el programa PCB.
El componente situado arriba del todo es un par de terminales para conectar el portapilas; el polo positivo va a la izquierda y el polo negativo va a la derecha. El componente de la izquierda del todo es una hilera de terminales para conectar uno de los polos de cada lámpara; el componente de la derecha del todo es la hilera de terminales correspondiente al otro polo. El componente de formato DIP8 es el microcontrolador. Los componentes de formato TO-92 son los transistores. Los componentes restantes son los resistores.
Programa
El código fuente del programa también está en el archivo flicker.tar.gz,
dentro del directorio asm: asm/flicker.asm.
Es ensamblador para PIC y está comprobado que compila correctamente
con GPUTILS. En sistemas
*nix con este compilador, basta usar el Makefile que está en
el directorio superior del árbol de código fuente:
make
El Makefile también tiene una regla
para escribir el programa con un PICkit 2 y PK2CMD:
make uplink
