Circuito simulador del titilar de una llama para un diorama
2012-12-26
Me pidieron un circuito para hacer titilar las lamparitas incandescentes de un diorama de modo que simularan el resplandor tembloroso de una llama. Aquí está una solución con muy pocos componentes discretos. Tiene las siguientes características:
- El titilar se logra encendiendo y apagando las luces muy deprisa según una secuencia pseudoaleatoria.
- El circuito puede mover cinco secuencias simultáneamente.
- La secuencia es una máxima de 32 bit, lo que es suficiente para engañar al ojo durante mucho tiempo.
Sobre el diseño
La generación de la secuencia de encendido y apagado está hecha mediante un LFSR, que es una manera de generar bits pseudoaleatorios. El LFSR está programado en un microcontrolador PIC12F629 porque el inventario no daba mejores alternativas. Las salidas del microcontrolador mueven transistores que funcionan como interruptores para el encendido y apagado de las lámparas. El estado de las salidas es una réplica de varios bits del registro de desplazamiento; como conviene que las salidas no tengan correlación aparente, conviene poner realimentaciones entre ellas, lo que en este caso se logró sin más que usar un polinomio muy, muy lleno: todos los bits salvo el quinto y el primero participan en la realimentación.
La secuencia avanzaba excesivamente rápido, así que hubo que poner un bucle de espera.
Cada una de las lámparas consumía alrededor de 150 mA con una alimentación de 4,5 V. En el momento de montar el circuito, sólo disponía de transistores BC547 capaces de mover 100 mA. En la fotografía de abajo se ve la solución: dos transistores en paralelo por salida. Esto puede ser muy mala idea porque los BJT son térmicamente inestables, pero hasta ahora no ha habido problemas. Encontré después unos BC337 capaces de mover 800 mA.
Esto habría que evitarlo.

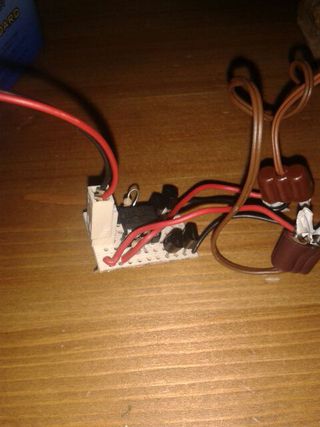

El circuito fabricado movía dos lámparas, pero el microcontrolador puede llevar cinco lámparas diferentes.
Como las lámparas consumen mucha corriente, el microcontrolador tiene en paralelo a su alimentación un condensador para suavizar los transitorios. No comprobé si era estrictamente necesario o no.
Componentes
La lista de componentes es muy pequeña. Hacen falta:
- una placa de circuito;
- un microcontrolador PIC12F629;
- un condensador cerámico de 100 nF;
- hasta cinco lámparas;
- hasta cinco resistores de 2,2 kΩ;
- hasta cinco transistores NPN BC337;
- una batería de 4,5 V;
- cable y terminales para las lámparas.
Lo anterior supone que cada lámpara consume unos 150 mA con una tensión de 4,5 V. Si la corriente consumida es mayor, puede que haya que usar menos resistencia. Si la corriente consumida es menor, puede ser viable usar transistores más pequeños.
Esquema

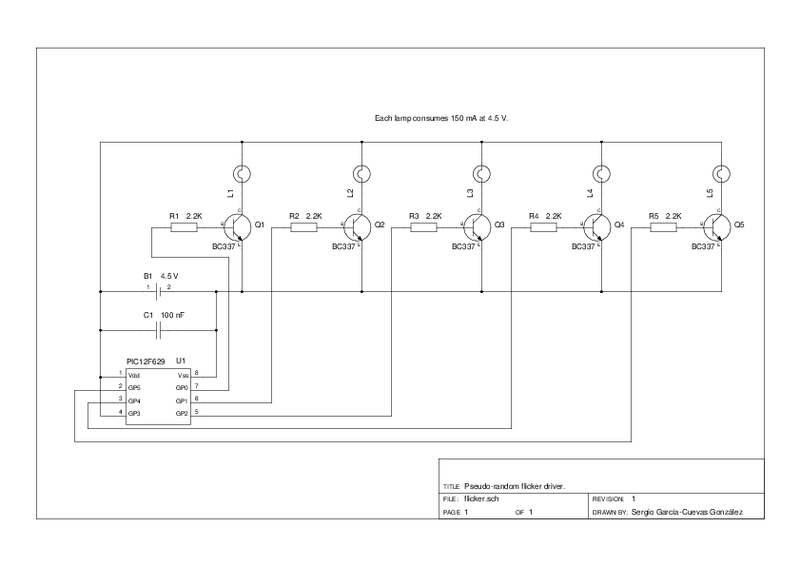

Aquí está el esquema en dos formatos para impresión:
El esquema está disponible en el formato editable de gEDA/gschem:
flicker.tar.gz
El archivo contiene un directorio llamado sch
en cuyo interior están los siguientes ficheros:
- sch/flicker.sch: el esquema;
- sch/gafrc: configuración de gschem;
- sch/sym/lamp.sym: símbolo esquemático para las lámparas;
- sch/sym/pic12f629.sym: símbolo esquemático para el microcontrolador.
Programa
El código fuente del programa también está en el archivo flicker.tar.gz,
dentro del directorio asm: asm/flicker.asm.
Es ensamblador para PIC y está comprobado que compila correctamente
con GPUTILS. En sistemas
*nix con este compilador, basta usar el Makefile que está en
el directorio superior del árbol de código fuente:
make
El Makefile también tiene una regla
para escribir el programa con un PICkit 2 y PK2CMD:
make uplink
Categorías: DIY, Electricidad, Informática
Permalink: https://sgcg.es/articulos/2012/12/26/circuito-simulador-del-titilar-de-una-llama-para-un-diorama/
Newtonmas
2012-12-25
El 25 de diciembre es Newtonmas, una celebración de la figura de Isaac Newton, una de las mentes más influyentes de todos los tiempos. Esta fecha coincide en cierto sentido con el aniversario del nacimiento de Isaac Newton. ¿Cómo que en cierto sentido? Newton nació el 25 de diciembre de 1642… según el calendario juliano de aplicación entonces en Reino Unido; la fecha correspondiente en el calendario gregoriano era el 4 de enero de 1643. Como sofisticación adicional, la legislación británica estableció durante mucho tiempo un ajuste de las fechas para compensar las desviaciones entre el calendario juliano y el calendario gregoriano, pero más recientemente (en 1948) tal ajuste fue congelado y desde entonces la correspondencia legal es el 7 de enero. Como siempre, es de muy recomendada lectura el artículo de Jonathan de Boyne Pollard que explica todo esto.
¿Qué puede hacerse para celebrar Newtonmas? He aquí algunas sugerencias:
- intercambiar regalos que estimulan la mente;
- intercambiar tarjetas de felicitación con motivos matemáticos, físicos y filosóficos;
- decorar un manzano ornamental (el manzano de Newtonmas).
Por lo expuesto en el artículo de Jonathan de Boyne Pollard, existen las siguientes fechas para celebrar Newtonmas:
- Newtonmas juliano:
- 25 de diciembre;
- Newtonmas astronómico:
- 4 de enero;
- Newtonmas legal:
- 7 de enero.
Categorías: Fechas
Festivus
2012-12-23
Hoy es Festivus, la fiesta que se dio a conocer en la telecomedia Seinfeld y que es una gran alternativa a la comercialización de las celebraciones de estas fechas… popularizada por un producto comercial: una telecomedia de los años noventa. Festivus tiene las siguientes características especiales:
- La Cena de Festivus
- En Festivus no se pasa hambre.
- Airear las Quejas
- Nada más servir la cena, hay que Airear las Quejas. ¡Tenemos un montón de problemas con los demás y vamos a hacer que se enteren!
- El Poste de Festivus
- Igual que los árboles y candelabros de otras celebraciones de estas fechas, pero mucho mejor: un poste de aluminio. El poste de aluminio no necesita adornos y está hecho con un material cuya relación de resistencia frente a peso es excelente.
- La Proeza de Fuerza
- Hay que derrotar al cabeza de familia en un combate de lucha libre.
- Milagros de Festivus
- Todo lo que es bueno e improbable es, sin duda, un milagro de Festivus.
Categorías: Fechas
Solsticio de diciembre
2012-12-21
El solsticio de diciembre de 2012 cae en día 21. Lo que tiene de interesante es que el evento se produce esta vez a las 11:12 UTC, así que, escrita la coordenada temporal desde la cifra de las décadas hasta la de los minutos, todas las cifras son unos o doses: 12-12-21 11:12. Esto tiene cierta belleza.
Categorías: Fechas
Permalink: https://sgcg.es/articulos/2012/12/21/solsticio-de-diciembre/
La Comisión Europea abandona ACTA
2012-12-20
La Comisión Europea ha retirado su petición al Tribunal de Justicia de la Unión Europea sobre ACTA. Esto pone fin al escandaloso caso de ACTA en la Unión Europea, caracterizado por el rechazo por parte del Parlamento Europeo (órgano cuyos miembros son elegidos mediante votación popular) y el apoyo (hasta ahora) de la Comisión Europea (órgano que no responde directamente ante el pueblo). Mal para los grandes monopolistas, bien para el resto de Europa. Este abandono repentino de uno de los frentes de la lucha de poder entre la Comisión Europea y el Parlamento Europeo sorprende. Quedan amenazas similares tales como CETA, así que habrá que prestar atención.
Categorías: Actualidad, Derechos
Permalink: https://sgcg.es/articulos/2012/12/20/la-comision-europea-abandona-acta/
Día Mundial del Escepticismo y contra el Avance de las Pseudociencias
2012-12-20
El 20 de diciembre es el Día Mundial del Escepticismo y contra el Avance de las Pseudociencias. Esta fecha coincide con el aniversario de la muerte del extraordinario Carl Sagan.
¿Qué es el escepticismo?
Concretamente, ¿qué es el escepticismo científico? El escepticismo científico no es la mera incredulidad sin motivo. Es la adopción de una mentalidad crítica hacia las afirmaciones que no pueden ser verificadas ni reproducidas. El escepticismo científico nos ayuda a evitar las trampas de los charlatanes deshonestos.
¿Qué son las pseudociencias?
Las pseudociencias son prácticas que se venden como científicas, pero que en realidad no lo son. Pueden valerse de terminología de disciplinas científicas respetables con el fin de crear una ilusión de rigor y validez, pero en realidad no son más que pensamiento mágico disfrazado para engañar al público ignorante.
La pseudociencia puede ser muy dañina no solamente en el ámbito meramente intelectual, sino también en lo que se refiere a la propia salud. No son pocos los charlatanes sin escrúpulos que se valen de ideas pseudocientíficas para enriquecerese a costa del sufrimiento de los demás. El incauto lector seguramente conocerá algún caso de personas enfermas que, en su desesperación, se dejan engatusar por indeseables que les venden píldoras de excipiente y nada más, costosos aparatos inútiles llenos de lucecitas o incluso sustancias nocivas caretentes de valor terapéutico. El charlatán se frota las manos mientras el paciente pierde la oportunidad de recibir un tratamiento que podría salvar su vida.
Contra la pseudociencia, la mejor arma es el escepticismo
científico. Las afirmaciones extraordinarias exigen pruebas
extraordinarias para ser aceptables. Ante un charlatán, debemos
hacer estas preguntas: ¿Qué fundamento empírico tiene esto?
¿Es posible reproducir los resultados?
.
Categorías: Fechas
20-12-2012
2012-12-20
Hoy es 20 de diciembre de 2012. Escrito primero el día, luego el mes y finalmente el año, queda así: «20-12-2012». El próximo día de estas características será el 21 de enero de 2101. Toca mirar los relojes durante el minuto 20:12, por cierto.
Categorías: Fechas
Comienzo de la temporada festiva de Agnóstica
2012-12-14
¡Alegre Agnóstica! Hoy es 14 de diciembre, aniversario de la publicación del modelo de cuerpo negro de Planck, una de las obras fundacionales de la física cuántica. En esta fecha tan señalada, comienza una de las mejores temporadas festivas del año: Agnóstica.
Preguntas y respuestas
- ¿Qué es Agnóstica?
- Agnóstica es una celebración de la ¡ciencia!
- ¿Cuánto tiempo dura Agnóstica?
- No tiene un límite agudo, pero sí un periodo de semidesintegración de 10 días.
- ¿Es Agnóstica compatible con mi religión o falta de ella?
- Agnóstica no excluye a nadie: es completamente secular. A la naturaleza no podría importarle menos en qué cree o deja de creer la gente.
- ¿Qué puedo hacer para celebrar Agnóstica?
- Hay muchos divertimentos «tradicionales». Entre ellos se cuentan
los siguientes:
- ¡La bolsa aleatoria de diversión de la que puedes sacar un regalo al azar!
- ¡Decoraciones como cadenitas de Möbius, átomos de papel y cajas de Schrödinger!
- ¡No una, sino dos bebidas: el glögi y el ponche misterioso!
- ¡Fiestas de disfraces de grandes personajes de la ciencia y la tecnología!
Agnóstica es fenomenal. Salió de una tira cómica, Nukees, que se publica por vía telemática (es un webcómic) desde 1997 y que trata sobre ingenieros nucleares. En la ficción, la inventó el incomparable personaje del Rey Luca en una línea argumental de diciembre de 1999.
Permalink: https://sgcg.es/articulos/2012/12/14/comienzo-de-la-temporada-festiva-de-agnostica/
12-12-12
2012-12-12
Hoy es 12 del 12 del 12. Muchísima atención a los relojes a las 12:12:12. Fechas de estas características no se repetirán hasta dentro de casi un siglo.
Categorías: Fechas
Libreta
2012-12-10
La clásica libreta hecha con hojitas sujetas con clips. Para proteger el papel, hice una cubierta rústica de cartulina forrada con tela de un pantalón vaquero roto. Un botón y un lacito de lana mantienen la cubierta cerrada.

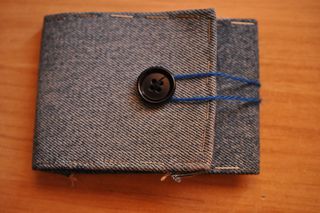

Vista frontal de la libreta. El lacito de lana pasa alrededor
del botón y mantiene la cubierta cerrada.

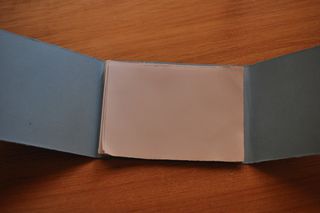

Libreta entreabierta. Las hojas están cubiertas por una solapa
larga interior (la que parte de la derecha) y una solapa corta exterior
(la que parte de la izquierda) que tiene cosido en su extremo un botón
para permitir el cierre. Las hojas van en un taquito unido a la cara
trasera de la cubierta mediante dos clips (uno visible a la izquierda).
Materiales
- Papel (para las hojas de la libreta);
- dos clips (para unir;
- cartulina (para la cubierta);
- tela vaquera (para el revestimiento de la cubierta);
- tijeras (para recortar);
- un botón (para el cierre);
- lana (para el cierre);
- pegamento (para unir el revestimiento de tela a la cartulina);
- grapas (para unir el revestimiento de tela si no va cosido);
- hilo (para coser el botón y, opcionalmente, el revestimiento de tela);
- aguja (para coser).
Fabricación
El diseño viene determinado por el tamaño del papel. Esta libreta usa hojitas de tamaño A7 (fáciles de obtener a partir de hojas de tamaño A4).

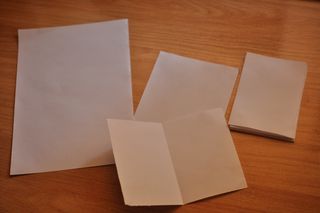

Obtención de las hojas de tamaño A7: salen ocho de una de tamaño
A4.
La cubierta es de cartulina y tela vaquera. La cartulina cubre todo el ancho de las hojas de papel y casi tres veces el largo para envolver completamente tal que el papel queda cubierto por detrás una vez y por delante mediante una solapa larga (tanto como el taco de papel) por un extremo y una solapa más corta por el otro extremo.
Cubierta de cartulina.
La cara externa de la cubierta de cartulina tiene un revestimiento de tela vaquera. La tela ha de sobrar un poco (en torno a un centímetro) por cada lado para poder hacer solapa sobre la cartulina. La unión de los materiales está hecha mediante adhesivo y, además, grapas en la solapa del contorno. Como alternativa a las grapas, coser el contorno puede dar buenos resultados.

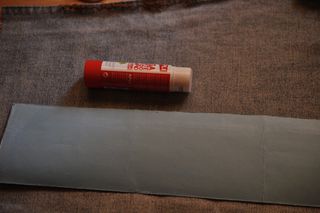

Material para hacer la cubierta: cartulina, tela y un adhesivo
para unir ambos.

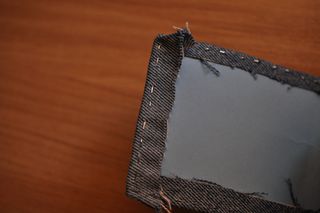

Solapa de tela del contorno grapada para garantizar la unidad
estructural de la cubierta.
La libreta tiene que poder permanecer cerrada. El mecanismo de cierre está hecho con un botón rodeado mediante un lacito de lana. El botón va cosido normalmente cerca del borde de la solapa corta y el lacito de lana parte del extremo correspondiente de la cara trasera de la cubierta. La longitud de la lana ha de ser suficiente para que sea posible retirar el lazo del botón sin más que flexionar un poco la libreta para acortar distancias, pero lo bastante corta para que el cierre sea eficaz.

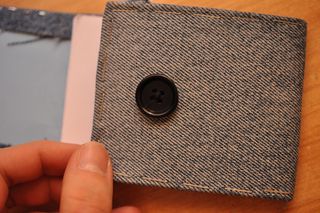

Botón.

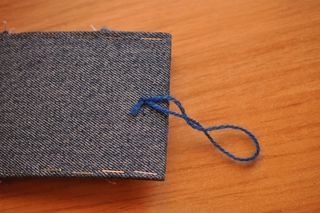

Lacito que sirve para mantener cerrada la cubierta. El botón
está al mismo lado, detrás.
Después de esto, hay que sujetar el taco de hojitas a la cubierta mediante dos clips.

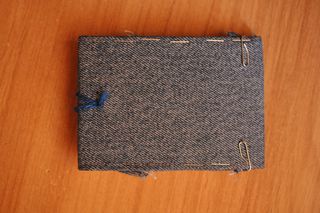

Vista trasera de la libreta. Los clips que sujetan el taquito
de papel van unidos a la cubierta. El lacito de lana es visible
a la izquierda; el botón está al mismo lado, detrás.

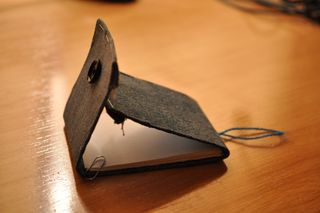

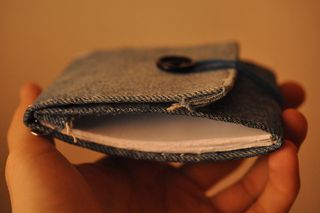

Vista lateral de la libreta. Los clips que sujetan el taquito
de papel van unidos a la cubierta; uno es visible a la izquierda.
La solapa corta parte de la izquierda y va por arriba hasta acabar
a la derecha; el botón y el lacito de lana son visibles en este
extremo.

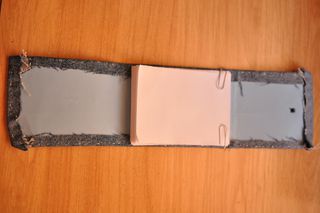

Vista del interior de la libreta. El taco de papel está sujeto
