Diario de la adaptación de una fresadora miniatura a control numérico (4): juntas de acoplamiento
2014-09-30
Sigue la serie de artículos sobre la adaptación de una fresadora miniatura a control numérico.
Con la electrónica preparada, toca elaborar las juntas de acoplamiento que permiten transmitir la potencia de los motores a los husillos de la fresadora. Mi objetivo es que el sistema sea desmontable y sin necesidad de modificar la fresadora. Diseñé la siguiente junta para hacerla en ABS:

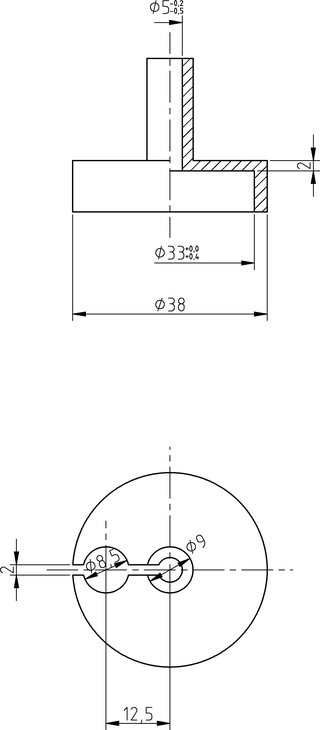

Alzado y planta de la junta de acoplamiento.
Estos acoplamientos se sujetan por fricción. El agujero central de menor diámetro sujeta el árbol del motor y el agujero central de mayor diámetro sujeta el contorno de la manivela. Estos dos agujeros son alguna décima de milímetro más pequeños que las partes que sujetan para que la elasticidad del material permita un apriete firme. El agujero excéntrico sirve para dejar pasar el mango de la manivela.

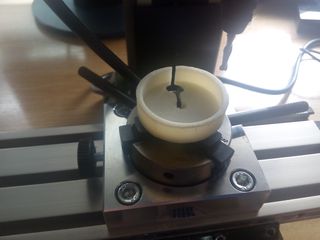

Acabando la junta en la fresadora.
A falta de torno, hice una preforma de la pieza con mi vieja impresora 3D y «mandriné» los agujeros funcionales en la propia fresadora con ayuda de un cabezal giratoria hasta cumplir las tolerancias. Se me fue la mano en una de las piezas y el agujero del lado del motor quedó un poco grande, pero pude arreglarlo con una capa de cianoacrilato.

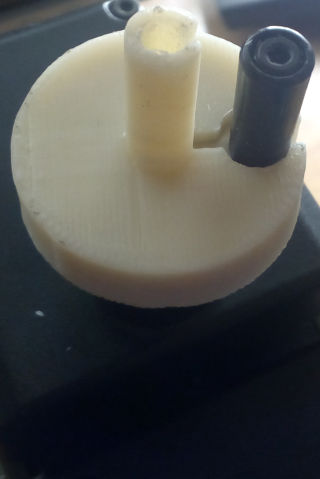

Acoplamiento abrazando una manivela. Esta primera pieza tiene el
agujero delgado para el eje del motor limado a mano alzada, pero las
piezas siguientes están rematadas en la fresadora también ahí.
Los acoplamientos requirieron poco esfuerzo, pero quedaron visiblemente mal alineados. El diseño no compensa la deformación al agarrar la manivela y el eje del motor, así que incluso una pieza salida con concentricidad perfecta de un buen torno habría quedado mal una vez instalada. Está por ver si el resultado final es aceptable o hay que modificar los acoplamientos.
Otros artículos de la serie
- Introducción.
- Elección del sistema de control.
- Electrónica.
- Placas de sujeción de los motores.
- Primeras pruebas de funcionamiento.
Categorías: DIY
Termita contra caída libre
2014-09-29
Un compañero y yo estábamos debatiendo las virtudes relativas de varios métodos de destrucción segura de datos. Fantaseamos con la posibilidad de destruir los discos duros fundiéndolos con mezcla termita en llamas. Lo comparamos con el método menos químico de soltar los discos duros desde un avión y esperar que el impacto contra el suelo los destruya.
Impacto contra el suelo a velocidad terminal
La idea es que el disco duro cae a plomo, con su cara frontal apuntando hacia abajo. La caída no es libre en el sentido estricto porque hay resistencia aerodinámica, pero se habla de caída libre cuando el cuerpo no tiene la ayuda de dispositivos de frenada como los paracaídas.
Disco duro sostenido con la orientación que mantendría durante la
caída.
Cuando un objeto cae en el seno de la atmósfera, la resistencia aerodinámica se opone a su movimiento. Esta fuerza de resistencia crece y crece conforme aumenta la rapidez de caída y hay un punto, la velocidad terminal, en el que iguala la fuerza gravitatoria. Si las condiciones no varían, la rapidez de caída tiende asintóticamente a la velocidad terminal conforme la fuerza de resistencia se hace más y más próxima en valor absoluto a la fuerza de gravedad. Un método muy bueno para estimar la velocidad terminal se reduce a resolver la siguiente igualdad:
M g0 = (1⁄2) ρ V2 S CD.
En la anterior ecuación, M es la masa del objeto, g0 es la aceleración gravitatoria, ρ es la densidad atmosférica, V es la velocidad terminal, S es una superficie de referencia del cuerpo (por ejemplo, su área frontal) y CD es el coeficiente de resistencia, un número que depende de la forma del objeto, su orientación relativa al viento y el régimen de la corriente. La velocidad terminal es, por lo tanto,
V = √[(2 M g0) ⁄ (ρ S CD)].
Cerca del nivel del mar, tenemos que la aceleración gravitatoria g0 ≈ 9,8 m s−2 y la densidad del aire es ρ ≈ 1,2 kg m−3. Por su parte, un disco duro de 3,5 pulgadas tiene una masa típica M ≈ 640 g y un área frontal S ≈ 25 cm2. No tengo medidas directas del coeficiente de resistencia referido al área frontal, pero estimo que puede estar en el entorno de CD ≈ 0,4 (calculado de dos maneras diferentes a partir de datos dispersos de mi siempre útil Hoerner de resistencia aerodinámica). Con estos datos, la velocidad terminal queda en V ≈ 100 m s−1.
Al impactar contra el suelo, el disco duro acaba disipando toda su energía cinética. Esta energía es
(1⁄2) M V2 ≈ 3,3 kJ.
Es una cantidad de energía muy notable y es de esperar que un disco duro quede inutilizado al golpear el suelo a velocidad terminal.
Destrucción por mezcla termita en llamas
Hay varios tipos de mezcla termita. Una de gran densidad energética está hecha magnetita y aluminio. La reacción es la siguiente:
3Fe3O4 + 8Al → 4Al2O3 + 9Fe.
Esta reacción libera casi 3,7 MJ por cada gramo de la mezcla original, con lo que hacen falta unos 910 mg para liberar la misma energía E = 3,3 kJ que el impacto del disco duro contra el suelo a velocidad terminal.
Supongamos que podemos modelar térmicamente un disco duro como un bloque de acero. El calor específico del acero es C = 0,49 kJ kg−1 K−1. Un disco duro de masa M = 640 g incrementaría su temperatura E ⁄ (M C) ≈ 11 K, lo que no es mucho, pero en el impacto contra el suelo el disco duro se deforma hasta hacerse irreconocible antes de que la energía se disipe significativamente en forma de calor.
Veredicto
Muy poca mezcla termita puede liberar mucha más energía que el impacto contra el suelo a velocidad terminal. Un método más potente para eliminar los datos sensibles de un disco duro podría consistir en introducirlo en un recipiente con una buena cantidad de mezcla termita en llamas y arrojarlo todo al suelo desde una gran altitud.
Permalink: https://sgcg.es/articulos/2014/09/29/termita-contra-caida-libre/
Imágenes del desfile de soldados imperiales de Star Wars en el Retiro (4)
2014-09-28
El sábado pasado hubo un desfile de disfraces de soldados imperiales y otros personajes de la saga cinematográfica Star Wars en el madrileño parque del Retiro. Fue parte de una actividad organizada por la Legión 501, una organización de aficionados con disfraces de Star Wars que realiza actos llamativos con fines benéficos; la actividad del Retiro tuvo el fin de recaudar fondos para la Federación de Organizaciones en Favor de Personas con Discapacidad Intelectual de Madrid. Ya he publicado tres juegos de fotografías (primero, segundo y tercero); aquí va el último.
Soldado imperial con armadura negra.
Jawa. Estas criaturas salían en el planeta Tatooine en la primera
entrega de Star Wars.
Niño con disfraz de Boba Fett.
Después de esto, vienen algunos personajes que no recuerdo de las seis películas estrenadas hasta hoy. Hay mucho material ambientado en el mismo universo de ficción donde buscarlos.
Mara Jade. Tiene superpoderes de jedi y acaba relacionada con
Luke Skywalker.
Sith.
Sith.
Categorías: Actualidad, Cine, Madrid
Imágenes del desfile de soldados imperiales de Star Wars en el Retiro (3)
2014-09-27
El sábado pasado hubo un desfile de disfraces de soldados imperiales y otros personajes de la saga cinematográfica Star Wars en el madrileño parque del Retiro. Fue parte de una actividad organizada por la Legión 501, una organización de aficionados con disfraces de Star Wars que realiza actos llamativos con fines benéficos; la actividad del Retiro tuvo el fin de recaudar fondos para la Federación de Organizaciones en Favor de Personas con Discapacidad Intelectual de Madrid. Ya he publicado dos juegos de fotografías (primero y segundo); aquí va el tercero.
Garindan, un espía que salía en la entrega original de Star
Wars.
Guarda Real del Emperador.
Soldado.
Soldado.
Soldado.
Soldado.
Todavía quedan unas pocas fotografías para la próxima entrega, que será la última.
Categorías: Actualidad, Cine, Madrid
Imágenes del desfile de soldados imperiales de Star Wars en el Retiro (2)
2014-09-23
Este sábado hubo un desfile de disfraces de soldados imperiales y otros personajes de la saga cinematográfica Star Wars en el madrileño parque del Retiro. Fue parte de una actividad organizada por la Legión 501, una organización de aficionados con disfraces de Star Wars que realiza actos llamativos con fines benéficos; la actividad del Retiro tuvo el fin de recaudar fondos para la Federación de Organizaciones en Favor de Personas con Discapacidad Intelectual de Madrid. Publiqué algunas fotografías recientemente. Hoy van otras pocas.
El Emperador. Algo como el poder del Lado Oscuro hizo que me
costara varios intentos conseguir una buena instantánea.
Greedo. El tiroteo que tuvo con Han Solo en la primera película
de Star Wars es muy polémico.
Soldado de la Estrella de la Muerte.
Soldado imperial de nieve y pilotos de AT-AT. Salían en la
batalla del principio de The Empire Strikes Back.
Darth Maul. Era un malo malísimo en The Phantom Menace.
Versión zombi de un soldado imperial. Detrás se ve la orquesta.
Todavía quedan fotografías para un par de entregas más.
Categorías: Actualidad, Cine, Madrid
Imágenes del desfile de soldados imperiales de Star Wars en el Retiro (1)
2014-09-21
Este sábado hubo un desfile de disfraces de soldados imperiales y otros personajes de la saga cinematográfica Star Wars en el madrileño parque del Retiro. Fue parte de una actividad organizada por la Legión 501, una organización de aficionados con disfraces de Star Wars que realiza actos llamativos con fines benéficos; la actividad del Retiro tuvo el fin de recaudar fondos para la Federación de Organizaciones en Favor de Personas con Discapacidad Intelectual de Madrid. Aquí hay unas imágenes de los personajes que causaron las delicias de los niños y no tan niños que asistieron al evento.
Darth Vader, un villano muy querido. Los niños no paraban de
preguntar por él.
Soldados imperiales. Usaban un dispositivo electrónico que
distorsionaba la voz.
Soldado imperial.
El cazarrecompensas Boba Fett se ha quedado con nuestras caras.
Morador de las arenas.
El morador de las arenas era divertidísimo.
Piloto de TIE Fighter, esas naves que revoloteaban
alrededor de la Estrella de la Muerte.
Soldado explorador. Estos tipos pilotaban aquellas «motocicletas
voladoras» (speeder bikes) tan chulas en The Return of the
Jedi.
Son muchas fotografías. En la próxima entrega habrá más.
Categorías: Actualidad, Cine, Madrid
Diario de la adaptación de una fresadora miniatura a control numérico (3): electrónica
2014-09-16
Sigue la serie de artículos sobre la adaptación de una fresadora miniatura a control numérico.
Con el sistema de control de la fresadora ya elegido desde un punto de vista algo abstracto, queda pendiente concretarlo. Pude conseguir casi todas las piezas de mi tienda de electrónica local:
- una placa Arduino Uno;
- tres placas de Pololu con el controlador de motores paso a paso A4988;
- la placa Arduino CNC Shield, que va montada sobre el Arduino y a su vez aloja las portadoras de los A4988;
- tres motores paso a paso bipolares de 330 mA por devanado, par de 23 N cm y formato NEMA 17;
- una fuente de alimentación conmutada de 12 V y 2 A.
La placa Arduino CNC Shield está pensada para facilitar la conectividad que necesita Grbl, el programa de control. No es estrictamente necesaria, pero resulta conveniente. Hay otras placas, como la Grbl Shield, que sirven para lo mismo.
Los motores no dan para mover los ejes muy deprisa, pero son suficientes para elevar el eje Z a 1 mm s−1.
El A4988 viene con limitador de corriente, pero no hace falta perder mucho tiempo ajustándolo porque la tensión nominal de los motores es de 12 V, la de la fuente de alimentación.

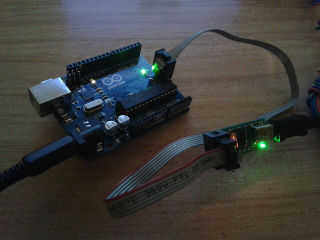

Programación del microcontrolador. Usé un programador dedicado
para sobreescribir toda la memoria, incluido el cargador de arranque,
con la imagen de Grbl. Las placas Arduino vienen con un cargador de
arranque instalado que facilita la programación, pero me interesaba
eliminarlo para que Grbl cargara inmediatamente en el encendido.

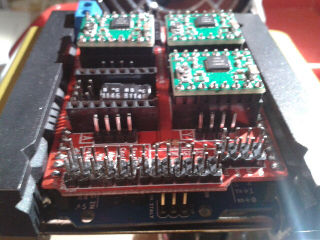

Las placas vistas de cerca. Las portadoras de los A4988 están
montadas sobre la Arduino CNC Shield, que a su vez va montada sobre la
Arduino Uno.

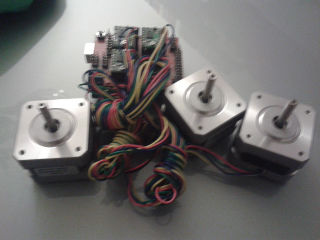

Las placas y los motores.
Otros artículos de la serie
- Introducción.
- Elección del sistema de control.
- Juntas de acoplamiento.
- Placas de sujeción de los motores.
- Primeras pruebas de funcionamiento.
Categorías: DIY
Diario de la adaptación de una fresadora miniatura a control numérico (2): elección del sistema de control
2014-09-15
Sigue la serie de artículos sobre la adaptación de una fresadora miniatura a control numérico.
En una fresadora convencional, un operador humano se encarga de mover los ejes de trabajo con unas manivelas. En una fresadora de control numérico por ordenador, una computadora lee unas instrucciones de control numérico y, en virtud de lo que dicen, se encarga de accionar unos motores para mover los ejes de trabajo. En muchas fresadoras con control numérico, la solución es la siguiente:
- Los motores que mueven los ejes son motores paso a paso, que a menudo dan un posicionamiento preciso en lazo abierto.
- La computadora es un ordenador personal que ejecuta un intérprete de instrucciones de control numérico. Uno de estos programas es LinuxCNC (anteriormente conocido como EMC2).
- Un circuito controlador se ocupa de proporcionar la corriente eléctrica que necesitan los motores.
- El ordenador personal se comunica con el circuito controlador en virtud de lo que dice el programa de control numérico. Esta comunicación suele ser a través del puerto paralelo.
Los puertos paralelos ya no son tan comunes como hace unos años. Casi toda la conectividad externa de los ordenadores personales actuales viene en forma de puertos USB. Una placa controladora con interfaz USB parece interesante por este motivo. Resulta que hay una solución algo popular que es algo distinta a la anterior:
- Los motores que mueven los ejes son definitivamente motores paso a paso.
- El intérprete de instrucciones de control numérico es Grbl. Se ejecuta en un pequeño microcontrolador Atmega como los de las populares placas Arduino.
- Un circuito controlador de motores se ocupa de proporcionar la corriente eléctrica que necesitan los motores.
- El microcontrolador envía señales directamente a los circuitos controladores de motores.
- Una computadora generalmente más grande, pero no necesariamente un ordenador personal, se encarga de enviar las instrucciones de control numérico al microcontrolador a través de su interfaz de serie, que en las placas Arduino es accesible directamente por USB.
Me decanté por esta última opción, aunque hay más y quizá más capaces técnicamente.
Otros artículos de la serie
- Introducción.
- Electrónica.
- Juntas de acoplamiento.
- Placas de sujeción de los motores.
- Primeras pruebas de funcionamiento.
Categorías: DIY
Diario de la adaptación de una fresadora miniatura a control numérico (1): introducción
2014-09-14
Tengo una fresadora vertical de pequeño tamaño. Es una máquina relativamente barata, muy pequeña y de prestaciones aceptables para su tamaño. Me ha servido para hacer, entre otras cosas, pequeñas cajas de madera y circuitos electrónicos. La máquina, una Proxxon MF 70, es de control manual, pero es fácil y popular entre los propietarios de este modelo hacer una adaptación a control numérico por ordenador, lo que permite fabricar automáticamente piezas complicadas. Este artículo presenta una serie en la que explicaré los avances en mi adaptación particular.

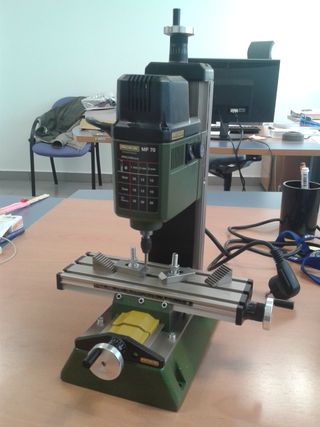

La fresadora.
