Lanzadera de frivolité de plástico

2012-07-31

Lanzadera de ABS.

En el artículo anterior mostré una pequeña lanzadera de frivolité hecha en madera. La pieza es un poco burda, pero tiene el encanto de los objetos hechos a mano. En este artículo presento la contrapartida en fósil procesado a aquella lanzadera de árbol muerto: un modelo para hacer en material termoplástico con una máquina doméstica de fabricación aditiva por filamento fundido (una impresora 3D) para disfrute del incauto lector con acceso a una de estas máquinas.

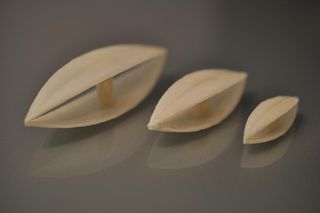

Lanzaderas de diferentes tamaños.
Lanzaderas de diferentes tamaños.

Aunque no es lo mismo que tallar madera, hacer una de estas lanzaderas de plástico lleva un poquito de trabajo manual. Las máquinas de fabricación aditiva por filamento fundido (como las RepRap o como la Thing-O-Matic que uso a menudo) construyen objetos capa a capa en la dirección vertical ascendente, así que los fragmentos en voladizo, sin apoyo posible y con el material todavía caliente y semifundido, tienden a desplomarse. Si no se usa material de apoyo adicional, hay que hacer las lanzaderas en dos mitades separadas y luego pegar o soldar estas dos mitades.

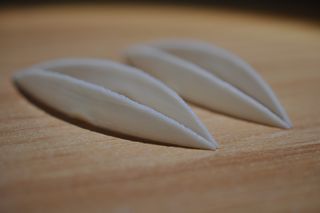

Dos mitades de una lanzadera antes de ser unidas.
Dos mitades de una lanzadera antes de ser unidas.

Si se usa termoplástico ABS como material, la técnica de soldadura más práctica es probablemente la soldadura por fusión. Esta técnica consiste en hacer aporte de un cemento hecho con el propio material a unir disuelto en un disolvente volátil (como la acetona) y que se aplica como si fuera pegamento, pero que termina formando un bloque sólido con el resto del material al evaporarse el disolvente. La acetona y otros disolventes volátiles pueden ser muy inflamables, así que es aconsejable trabajar en un lugar bien ventilado.

La fabricación mediante filamento fundido da como resultado piezas con superficies escalonadas en las que son evidentes los filamentos. Para mejorar el resultado, podemos lijar las superficies y podemos darles un tratamiento especial para el material utilizado. Si la lanzadera está hecha de ABS, un pincel empapado en acetona sirve para conseguir una superficie lisa, brillante y semejante al nácar.

La lanzadera en acción.
La lanzadera en acción.

Modelos

Hay un modelo de OpenSCAD que sirve para generar las mallas STL de fabricación. El modelo de OpenSCAD tiene varios parámetros geométricos (con nombres en inglés). El siguiente dibujo a dos vistas ilustra qué significa cada parámetro.

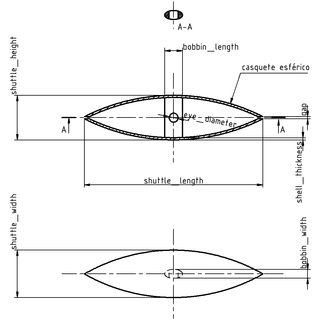

Dimensiones del modelo.
Dimensiones del modelo.

Hay un parámetro adicional, half_model, que sirve para elegir si va a hacerse media lanzadera (cuando el valor es true) o una lanzadera completa (cuando el valor es false).

He aquí los modelos:

Todo esto se encuentra disponible, además, en Thingiverse.


Categorías: DIY

Permalink: http://sgcg.es/articulos/2012/07/31/lanzadera-de-frivolite-de-plastico/

Lanzadera de frivolité

2012-07-28

Me pidieron una lanzadera de frivolité y tallé un par en un resto de madera de lo que parece ser álamo. He aquí el resultado.

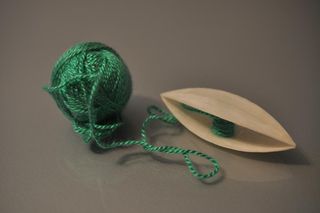

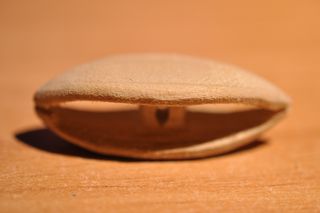

Lanzadera de frivolité.

El frivolité es una técnica de encaje que haee uso de una lanzadera para anudar el hilo rápidamente. La lanzadera es un útil fuselado con un carrete en su interior y una ranura longitudinal tal que el aspecto es el de dos valvas alargadas unidas por el carrete central. El hilo con el que se practica el encaje va bobinado en el carrete y es dispensado a través de la ranura longitudinal. La longitud habitual de una de estas lanzaderas es de escasos centímetros, lo justo para permitir un cómodo manejo manual.

Encaje a la lanzadera.

Tallar una lanzadera de frivolité es fácil, pero hay que actuar con cuidado. Cuanto más fino es el carrete central, más hilo puede llevar, pero también es más débil. Las lanzaderas que hice tienen el carrete perforado para poder pasar y fijar el hilo; la primera se rompió al practicar el taladro, pero fue posible repararla.


Categorías: DIY

Permalink: http://sgcg.es/articulos/2012/07/28/lanzadera-de-frivolite/

Buena impresión tras leer Wizzywig

2012-07-26

Cubierta.

Recientemente terminé de leer Wizzywig, un cómic de Ed Piskor. Esta delicia del noveno arte fue publicada originalmente en forma de serie y ahora está disponible en un conveniente volumen.

Wizziwig narra las aventuras (o, más bien, desventuras) de Kevin Boingthump Phenicle, niño prodigio, hacker extraordinario, fugitivo de la justicia y víctima del circo mediático. El lector acompaña a Kevin a lo largo de los grandes acontecimientos del mundo de la seguridad de las últimas décadas (pues Wizziwig es un reflejo del mundo real; el propio Kevin Phenicle es obviamente Kevin Mitnick convertido en personaje de historieta) en un viaje de excitantes descubrimientos, opresora fatalidad, circos mediáticos y fabricantes de monstruos.

Muestra.
De las primeras páginas del cómic.

El trazo de Piskor es siempre divertido y cautivador. El estilo de dibujo coquetea con la caricatura y cubre un espectro fisonómico muy amplio.

Un aspecto a la vez bueno y malo de este cómic es su estructura compartimentada. La historia está dividida en cortos episodios de uans pocas páginas de extensión. La evidencia de estar leyendo una historia serializada es fuerte, pero quizá es conveniente si la lectura no es de una sentada, sino en múltiples sesiones cortas.

Muestra.
Uno de los fenómenos que aparecen en el cómic es el del phreaking: el estudio, la experimentación y el juego con los sistemas de telecomunicaciones.

En el momento de escribir estas líneas, Wizziwig no se encuentra disponible en español, sino sólo en inglés. La jerga es abundante.


Categorías: Cómic

Permalink: http://sgcg.es/articulos/2012/07/26/buena-impresion-tras-leer-wizzywig/

Decenas de miles de manifestantes contra los recortes

2012-07-19

Manos arriba.

El 19 de julio de 2012 hubo manifestaciones en numerosas ciudades de España como protesta ante la antisocial política de recortes que está resultando especialmente perjudicial para las clases populares. Este artículo recoge algunas imágenes de la manifestación de Madrid.

Cartel.
Cartel. Dice así: Justicia social, ya. Hay dibujados un sombrero de copa (símbolo de la figura popular del explotador) y unas tijeras (símbolo de los recortes).

Paseo del Prado

La marcha estaba programada para salir desde Neptuno a las 20:30 CEST. A esa hora yo me encontraba en Atocha y no llegué a Neptuno hasta las 21:30 CEST. El sentido de subida del Paseo del Prado tenía una densidad promedio quizá algo inferior a un manifestante por metro cuadrado. La densidad aumentó en las proximidades de Neptuno y se acercó a quizá dos manifestantes por metro cuadrado. El sentido de bajada (también ocupado por manifestantes que ascendían hacia Neptuno) llevaba un movimiento mucho más fluido y más allá de las 21:00 CEST mostraba una densidad baja.

Cartel.
Cartel. Dice así: Tengo una cartera y como mortadela. Indica que las personas con estudios superiores carecen de recursos para pagar una buena alimentación.

Cartel.
Cartel con mucho texto. A la izquierda: Nos roban para pagar sus deudas y seguir manteniendo a los ladrones. Arriba a la derecha: Los que tienen miedo estarán con nosotros si nos ponemos firmes (mayo 1968). Abajo a la derecha: Tendremos que arrepentirnos en esta generación no tanto de las malas acciones de la gente perversa, sino del pasmoso silencio de la gente buena (Martin Luther-King).

Neptuno

A las 21:30 CEST, Neptuno estaba ocupada con densidad importante sólo en su mitad ascendente (la que da al Museo del Prado, el Ritz y el Monumento de los Caídos), mientras que el lado que da a las Cortes estaba muy disperso. Había un flujo de gente que bajaba de vuelta a Atocha.

Más Prado, Cibeles, Alcalá y Sol

La densidad en el sentido ascendente del Paseo del Prado cerca de Neptuno seguía próxima a los dos manifestantes por metro cuadrado. La densidad en el sentido descendente era menor, pero se hizo elevada hasta entorpecer fuertemente el paso cerca de Cibeles.

Cartel.
Cartel con el logotipo de la Unión Federal de Policía. Dice así: Que se pongan los banqueros a proteger a los políticos.

La Calle de Alcalá iba llena con una densidad de en torno a dos manifestantes por metro cuadrado en la calzado y algo menos por la acera; por este último espacio era posible avanzar, como es habitual, notablemente más rápido que por la calzada.

Cartel.
Cartel. Dice así: Antes me daba miedo el hombre del saco; ahora, lo que meten en el saco.

Eran cerca de las 22:15 CEST cuando llegué a Sol. La distribución de los asistentes era irregular; la densidad promedio podría estar algo por debajo de una persona por metro cuadrado.

Asistencia

Con todo lo visto en los párrafos anteriores, sale una cuenta de varias decenas de miles de manifestantes. Debido al movimiento y el intervalo temporal cubierto, no tengo datos de primera mano con los que cubrir una estimación más precisa.

Protestas sobre los recortes a trabajadores del sector público

Cartel.
Cartel. Dice así: El Estado es mi jefe. Mi jefe me roba. ¿Qué crees que mi jefe le permitirá al tuyo?

Cartel.
Cartel. Dice así: Aplaudimos la supresión de servicios esenciales y premiamos a los defraudadores. País de "menigot" (mear y no echar gota para los no iniciados). Este cartel también está relacionado con la próxima categoría: el premio al fraude fiscal grande, grande.

Protestas sobre la amnistía fiscal

En medio de un ambiente de recortes, se anuncia que el crimen paga si éste es grande. La cuestión, obviamente, no gusta mucho.

Carteles de técnicos de Hacienda.
Carteles con pequeños logotipos del sindicato de técnicos de Hacienda GESTHA. A la derecha: Hacienda nos defrauda. A la izquierda: Amnistía: ¡que se jodan (los de siempre)!; la «A» inicial es el logotipo de la Agencia Tributaria y el exabrupto parece referencia a una desagradable grosería de diputada.

Cartel.
Cartel. Dice así: Menos amnistía fiscal y más lucha contra el fraude (firmado: trabajadores indignados de la Agencia Tributaria).

Protestas de investigadores

La investigación en España está muy mal y los responsables actuales toman a los investigadores por tontos. Aquí hay algunos carteles sobre el asunto.

Cartel.
Cartel. Dice así: Para investigar tenemos que emigrar. Hay un mapamundi (algo menos: falta la Antártida) con rutas migratorias de investigadores españoles.

Cartel.
Cartel. Dice así: Si tenéis conciencia, invertid en ciencia.

Máscaras de Guy Fawkes

Nunca faltan. Aquí hay una:

Máscara de Guy Fawkes.
Máscara de Guy Fawkes.


Categorías: Actualidad, Derechos, Madrid

Permalink: http://sgcg.es/articulos/2012/07/19/decenas-de-miles-de-manifestantes-contra-los-recortes/

La manía de eliminar el Senado

2012-07-17

Está de moda pedir la eliminación del Senado en España. Esta manía encuentra su justificación en unos datos económicos que son erróneos hasta decir basta y en la ignorancia sobre la función de la cámara de representación territorial.

¿Es el Senado muy costoso?

Eso depende de qué consideremos como «costoso», pero si el incauto lector pensaba en algo tan caro como miles de millones de euros al año (¿por qué no trillones o quintillones?), hay que recordar que los presupuestos están disponibles para el público. En los presupuestos de 2012, el Senado cuesta unos cincuenta y tres millones de euros, mientras que el Congreso de los Diputados cuesta un poco menos que ochenta y siete millones de euros.

¿Para qué sirve el Senado si ya está el Congreso de los Diputados?

El Congreso de los Diputados se supone que representa directamente al pueblo español, mientras que el Senado se supone que es de representación territorial. Resulta que tales características distintivas no están tan marcadas como podría ser, pero lo que se discute no es la deficiente representación global del Congreso de los Diputados ni la deficiente representación territorial del Senado.

Ni la población ni las circunstancias son uniformes por todo el territorio nacional, así que es legítimo considerar que compartir el Estado en territorios (si tal división está bien hecha) puede servir para compartimentar a su vez los intereses comunes no uniformes de los ciudadanos hasta un nivel manejable pero con suficiente granularidad. Así, un sistema de representación territorial permite hacerse eco de intereses importantes que serían ignorados si sólo hubiera representación global. Esto favorece a los territorios poco poblados: sin representación territorial, incluso en una situación en la que todos los ciudadanos obraran de buena fe y por el bien común, sería posible que los habitantes de los territorios más poblados, perjudicaran sistemáticamente en su ignorancia a los habitantes de los territorios poco poblados. Por supuesto, hay que evitar la situación opuesta: que los territorios poco poblados acaben perjudicando por sistema a los muy poblados.

Veamos lo descrito en el anterior párrafo con un ejemplo. Digamos que tenemos un Estado dividido en tres territorios: A, B y C. Resulta que el territorio A tiene más población que B y C juntos. Imaginemos en primer lugar que no hay Senado. La mayoría del Congreso de los Diputados es a su vez mayoritariamente del territorio A. En un ejercicio de cortoplacismo suicida, la mayoría parlamentaria aprueba un paquete de medidas de castigo a la industria de las energías renovables. El territorio B tiene recursos eólicos importantes que podrían generar muchos empleos, mientras que el territorio C tiene centros punteros de investigación y desarrollo de energía solar fotovoltaica. La medida, por lo tanto, atenta contra intereses muy inmediatos de B y C. En el caso de haber un Senado, el paquete de medidas habría sido probablemente bloqueado al valer el voto de B lo mismo que el voto de C y éste lo mismo que el voto de A. Por supuesto, una cámara de representación territorial es una delicada arma de doble filo y bien podría ser usada por B y C para perjudicar a A.

Igual que hay representación territorial, sería posible compartimentar los intereses de los ciudadanos de acuerdo a criterios diferentes. El límite máximo de granularidad de la compartimentación estaría en el nivel del individuo; acercarnos tanto a esto como fuera posible en un sistema parlamentario nos llevaría a una cámara en la que cada representante respondería ante un subconjunto discreto (y disjunto de los de los demás representantes) del total de votantes. Tras añadir imperfecciones, acabaríamos con algo semejante al Congreso de los Diputados: sin un mecanismo de control inmediato que permita a los ciudadanos presionar sobre sus representantes correspondientes en tiempo real, todas las cámaras acaban pareciéndose a cámaras de representación global que actúan libremente entre elecciones.

Entonces, ¿qué piden quienes hablan de eliminar el Senado?

Piden mermar más nuestra ya pobre democracia. Quienes piensan que los representantes son élites desconectadas de la realidad vivida por el pueblo, han de tener en cuenta que al menos con los senadores pueden tener ciertos intereses comunes (pueden aprovechar que los senadores traten de «barrer para casa»), mientras que tal conexión sería más tenue con los diputados. En cualquier caso, el problema de las élites desconectadas no es consecuencia necesaria del funcionamiento de las Cortes españolas (aunque éstas sí parecen proclives a cobijar estos vicios).


Categorías: Miscelánea

Permalink: http://sgcg.es/articulos/2012/07/17/la-mania-de-eliminar-el-senado/

Control de rapidez para una máquina de coser portatil

2012-07-15

Máquina de coser portátil con su nuevo mando.
Máquina de coser portátil con su nuevo mando.

Tengo una pequeña máquina de coser portátil accionada a pilas. Se trata de una máquina muy sencilla que hace punto en cadena y está accionada por un motorcito eléctrico de corriente continua alimentado mediante cuatro pilas de tamaño AA alojadas en un portapilas externo que es posible enchufar y desenchufar. El control es muy simple: consiste en un pulsador que cierra el circuito que alimenta el motor. La frecuencia de las puntadas puede ser algo elevada para algunos trabajos y la única forma de bajarla consiste en pulsar y dejar de pulsar el botón de activación a un ritmo adecuado. Decidí fabricar un mando electrónico para ajustar la frecuencia.

La idea del mando

La solución más sencilla podría consistir en poner un reostato entre la alimentación y el motor; al variar la resistencia, variarían las condiciones de operación del motor. El problema de esta solución es que es muy poco eficiente, ya que se tira mucha potencia en las pérdidas en el reostato, más conforme se ajusta para menor rapidez. Sería mejor encontrar una solución con una eficiencia elevada y más o menos constante en todo el amplio rango de regímenes de operación. Una forma de lograr esto es con un control intermitente que emula el principio de pulsar y soltar el botón de alimentación, pero a una frecuencia muy elevada y estable: un alimentador de tipo chopper. Si el chopper pasa la mayor parte del ciclo de operación en circuito cerrado, entonces el motor gira rápidamente y la máquina de coser da las puntadas deprisa; si el chopper pasa la mayor parte del ciclo de operación en circuito abierto, entonces el motor gira lentamente y la máquina de coser da las puntadas despacio. El punto de trabajo del chopper puede elegirse con un mando y el circuito puede ir metido dentro de una nueva carcasa portapilas.

El circuito

Usé nuestro viejo amigo el temporizador 555 en modo oscilador astable para abrir y cerrar periódicamente la alimentación del motor por medio de un transistor que hace las veces de interruptor. Un potenciómetro permite ajustar el punto de trabajo (cuánto tiempo del total del ciclo se alimenta el motor). Hay un diodo que sirve para lograr ciclos inferiores al 50 %.

Tras medir un poco, comprobé que el motor perdía mucho par efectivo al bajar el punto de trabajo hasta volverse prácticamente inoperativo debajo de un tercio, así que escogí los componentes para tener el mínimo en ese entorno y el máximo próximo al ciclo completo.

La frecuencia de oscilación no es algo crítico, así que elegí los componentes para que ésta fuera de entre una y dos decenas de kilohertzios. La frecuencia más baja es audible como un pitido agudo y se da en el menor punto de trabajo; como entonces el motor puede pararse, da una pista auditiva de que la máquina funciona bien y sólo hay que darle un empujuncito para que venza el rozamiento y vuelva a moverse.

Probé la máquina con una alimentación de unos 5 V. El consumo libre era de unos 600 mA, mientras que bloqueado subía por encima de los 1500 mA. Fui a la tienda de componentes electrónicos más cercana y me hice con el transistor disponible más barato capaz de sobrevivir al bloqueo del motor. Este transistor fue un BD243C, un robusto NPN que aguanta sin sudar hasta 6 A pero que tiene una ganancia de corriente en continua que puede ser tan bajita como 15 (lo que significaría, si se diera a 1500 mA, que habría que meter en la base la friolera de al menos 100 mA para entrar en saturación y evitar convertir el montaje en un horno).

Como protección frente a comportamientos antisociales del motor, hay un diodo de descarga. Este diodo es del mismo tipo que el usado en el oscilador: 1N4007, una pieza robusta y que me resulta muy cómoda de obtener.

Como el circuito consume potencia al estar conectado incluso si la máquina de coser está parada, puse un interruptor de encendido y un led que brilla cuando el circuito está en marcha.

La máquina de coser tiene un enchufe de tipo minijack mono (TS de 3,5 mm). El cuerpo de la clavija va al colector del transistor y la punta de la clavija va a la alimentación.

Listado de componentes

Esquemas y planos

Esquema del circuito.

En primer lugar, el esquema:

Diseño de la placa del circuito.

En segundo lugar, la placa del circuito:

También está disponible un archivo con el código fuente del esquema y del circuito en los formatos de gEDA:
chopper.tar.gz.

Construcción

Corté una placa perforada de puntos para prototipos con las medidas adecuadas y soldé en ella los componentes de acuerdo con el plano. Hice las pistas mediante puentes de estaño entre los puntos de cobre. El led tiene los terminales sin cortar para llegar muy alto y tiene un separador hecho de cartulina para evitar cortocircuitos accidentales. El potenciómetro, el interruptor de encendido y el portapilas van enchufados con conectores Molex y el cable de alimentación que va a la máquina de coser está soldado directamente a la placa. Todo el montaje va metido dentro de una cajita de cartón corrugado que corté a medida y forré con cinta aislante roja para dejarla a juego con la máquina de coser.

Vista superior del circuito.
Vista superior del circuito.

Vista inferior del circuito.
Vista inferior del circuito.

Carcasa abierta para dejar ver el interior.
Carcasa abierta para dejar ver el interior.

Rendimiento

Saqué una curva de rendimiento del aparato. La eficiencia tomada como la potencia suministrada al motor dividida por el consumo total está entre 0,8 y 0,9 en todo el rango de puntos de trabajo, lo que coincide con los cálculos (si no fuera así, todo indicaría que algunos componentes estarían defectuosos y no funcionarían como lo anunciado). El rendimiento podría haber sido mayor con un MOSFET en vez del BJT en el papel de interruptor y con un oscilador de menor consumo. Sin cambiar el transistor, poner más resistencia en la base en vez del bajito valor de 30 Ω podría servir para aumentar notablemente la eficiencia a cambio de un mayor calentamiento en caso de bloqueo del motor debido a que el transistor no conmutaría por completo.

Eficiencia medida en diferentes puntos de trabajo.
Eficiencia medida en diferentes puntos de trabajo. Los símbolos son grandes con razón: las medidas bailaban mucho.


Categorías: DIY, Electricidad

Permalink: http://sgcg.es/articulos/2012/07/15/control-de-rapidez-para-una-maquina-de-coser-portatil/

La Comisión Europea y Canadá copian ACTA casi palabra por palabra en CETA

2012-07-10

ACTA puede haber sido rechazada por el Parlamento Europeo, pero no por ello ha muerto. La Comisión Europea y Canadá tuvieron la audacia de copiar casi palabra por palabra el texto de ACTA en el capítulo sobre propiedad intelectual de CETA (Comprehensive Economic and Trade Agreement, un acuerdo entre Canadá y la Unión Europea negociado, como no podía ser de otra manera, en reuniones a puerta cerrada). Michael Geist tiene una comparativa interesante en la que aparecen lado a lado el texto final de ACTA y el borrador de febrero (filtrado recientemente) del capítulo de propiedad intelectual de CETA. La transcripción es literal en muchos artículos, mientras que otros son versiones endurecidas (como el de la grabación no autorizada de proyecciones cinematográficas, que pasa a ser de obligatoria criminalización).

Las negociaciones sobre CETA comenzaron en 2009. Pese al hermetismo del proceso, las filtraciones han permitido conocer qué estaba en preparación. La situación es vista con malos ojos desde Canadá. El capítulo sobre propiedad intelectual (que viene a ser ACTA) traerá consigo un fuerte aumento del gasto farmacéutico debido a la desaparición del mercado de medicamentos genéricos y pondrá en problemas al sector agrícola debido a los monopolios sobre semillas y variedades de plantas. Fuera de este capítulo, hay provisiones tan desagradables como las que abren el paso a la privatización de los recursos naturales y servicios públicos para beneficio de grandes corporaciones corporaciones extranjeras o las que prohiben la compra preferentemente local a los municipios (es decir, se elimina una de las mejores herramientas para favorecer el desarrollo local).


Categorías: Actualidad, Derechos

Permalink: http://sgcg.es/articulos/2012/07/10/la-comision-europea-y-canada-copian-acta-casi-palabra-por-palabra-en-ceta/

Introducción al mecanismo de Higgs

2012-07-07

Como estos días se habla mucho del bosón de Higgs pero las explicaciones suelen ser muy superficiales, vamos a ver un modelo elemental para hacernos una idea de cómo funciona el mecanismo de Higgs que proporciona masa a las partículas sin entrar en las engorrosas complicaciones del modelo estándar de la física de partículas. Este artículo no pretende ser muy riguroso, pero sí indicar al incauto lector sin formación en teoría cuántica de campos pero con una mínima destreza algebraica por dónde van los tiros cuando se habla del Higgs y del origen de la masa.

El contexto del mecanismo de Higgs

El modelo estándar de la física de partículas describe con pasmosa precisión el comportamiento íntimo de la materia. En este modelo, las partículas no siempre tienen masa, sino que la adquieren a energías suficientemente bajas; por encima de estas energías, las cosas son invariables frente a cambios de ciertas propiedades (se dan ciertas simetrías) y no hay masa, mientras que las simetrías se rompen a energías bajas y aparece la masa. La masa, por lo tanto, no es algo tallado en piedra en el cuerpo de la teoría, sino que es emerge en determinadas condiciones. En el modelo estándar hay un campo, el campo de Higgs, que interactúa con otras partículas y estas interacciones hacen que las partículas se comporten como si tuvieran masa (o tengan, de hecho, masa). De este proceso también sale el famoso bosón de Higgs.

Información preliminar: qué aspecto tiene lo que buscamos

Los físicos de partículas manipulan objetos matemáticos de los que obtienen resultados de todo tipo. Un objeto que se usa mucho es la densidad de lagrangiano. Digamos que tenemos un universo permeado por un campo escalar libre (al que llamaremos φ) dotado de masa (a la que llamaremos m); uno de los modelos más sencillos tendría la siguiente densidad de lagrangiano:

(1 ⁄ 2) [(∂φ)2m2φ2].

El primer sumando contiene un operador diferencial (, el gradiente en el espacio-tiempo) que tiene como resultado un vector y el cuadrado implica el producto escalar de este vector sobre sí mismo. El segundo sumando es el término másico. Si en la densidad de lagrangiano de un campo aparece el cuadrado de éste multiplicado por una constante, este término es el término másico y la constante es la masa.

El modelo simplificado

Vamos a ver un modelo elemental que, pese a su sencillez, captura la esencia del mecanismo de Higgs. Este modelo es el de un campo de Higgs escalar complejo φ con un campo gauge abeliano vectorial A como el potencial electromagnético. Cogemos un campo gauge de este tipo para evitar complicaciones, pero el modelo, con todo lo didáctico que queda, tiene el defecto de dar fotones masivos. En este modelo, en principio, parece que no hay partículas con masa; con una notación cargada de abuso, la densidad de lagrangiano queda así de libre de términos másicos:

−(1 ⁄ 4) [(dA)2 + |[∂−iqA]φ|2 − λ[|φ|2−(1 ⁄ 2)v2]2.

En efecto, no aparece nada como el m2φ de hace unos párrafos. El símbolo dA, la derivada exterior del potencial tetravector A, es el tensor de campo gauge; el cuadrado indica el producto escalar del tensor sobre sí mismo; si sólo estuviera este término, tendríamos radiación libre propagándose por el espacio. El segundo sumando es como el que vimos más arriba con el operador diferencial, pero ahora se le añade un término de interacción con el campo gauge A debido a que el campo de Higgs tiene una carga q; un término como éste da en la electrodinámica cómo el campo electromagnético actúa sobre los electrones y cómo los electrones generan ondas electromagnéticas. El último sumando, que tiene dos parámetros constantes λ y v reales y positivos, es muy interesante; es una energía potencial del propio campo de Higgs φ según el valor que adquiere en cada punto del espacio-tiempo; esta energía potencial, a la que llamaremos V(φ), tiene una gráfica muy característica:

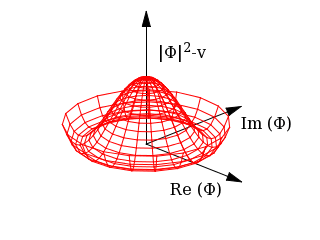

Función sombrero mexicano.
