Cómo eliminar los problemas de huelgo o backlash con histéresis de la fresadora Proxxon MF 70

2014-03-16

En algunos foros se habla de importantes problemas de huelgo en los ejes de la fresadora Proxxon MF 70. Las manivelas que accionan el movimiento de los ejes tienen escalas con divisiones de 50 µm, pero la histéresis puede ser bastante mayor que esto. Muchos propietarios de esta máquina buscan soluciones complicadas (medición de la zona muerta y ajuste del software cuando la máquina está adaptada a control numérico) y costosas (reemplazo de los husillos y las tuercas con elementos mucho más caros). Resulta que en muchos casos, la mejor solución lleva un minuto y consiste en ajustar el apriete de unos tornillos.

Los ejes de la fresadora están accionados mediante unos husillos y van encarrilados en unas guías de cola de milano. Cada etapa dispone de unos tornillos prisioneros que presionan contra unas plaquitas que, a su vez, entran en contacto con los carriles. El apriete de las placas es regulable mediante los tornillos. Cuando el apriete es excesivo, el huelgo del husillo se hace manifiesto en forma de histéresis. Si aflojamos los tornillos hasta hacer aparecer juego en el carril, desaparece la histéresis del husillo, pero la etapa puede bailar sobre el carril. Si logramos alcanzar el punto en el que las plaquitas tocan los carriles sin apretar contra ellos, desaparecen tanto el juego del carril como la histéresis del husillo y la máquina alcanza la repetitividad de 50 µm esperada.

Experiencia personal

La MF 70 que llegó a mis manos tenía una buena histéresis en el eje vertical: llegaba a 150 µm, lo que triplica la división de escala del eje. Aunque no era difícil de compensar a tacto, dejaba algo que desear. Tras ajustar los tornillos de apriete sobre el carril, conseguí el objetivo de eliminar la histéresis sin provocar el juego alrededor del carril.

Instrucciones para eliminar la histéresis

  1. En primer lugar, hay que aflojar las tuercas de los tornillos prisioneros.
  2. Después, hay que aflojar los propios tornillos prisioneros hasta que la histéresis desaparece.
  3. Empezamos el tornillo más próximo a la manivela y lo apretamos hasta justo antes de que aparezca de nuevo la histéresis. Esto lo hacemos moviendo alternativamente la manivela en un sentido y el opuesto para poder detectar cuándo se dispara la histéresis a niveles perceptibles por el ojo humano y así poder parar justo antes. Si este tornillo no dispara la histéresis del husillo, nos limitamos a apretarlo hasta justo antes de que haya presión contra el carril (cuando crece el par que hay que aplicar para apretar el tornillo).
  4. Apretamos la tuerca sin permitir que el tornillo gire.
  5. Repetimos estos últimos dos pasos con los tornillos restantes, alejándonos de la manivela.

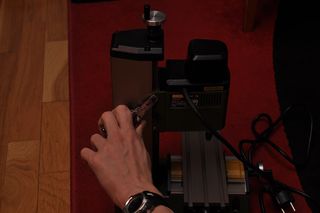

Aflojar las tuercas.
Aflojar las tuercas.

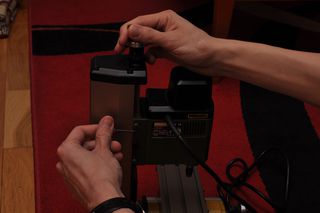

Ajustar el tornillo.
Ajustar el tornillo mientras se acciona la manivela alternativamente para detectar la aparición de histéresis.


Categorías: DIY

Permalink: http://sgcg.es/articulos/2014/03/16/como-eliminar-los-problemas-de-huelgo-o-backlash-con-histeresis-de-la-fresadora-proxxon-mf-70/

Palabras curiosas (9): «perendengue»

2014-03-15

Continuamos con nuestra serie de artículos dedicados a palabras raras, llamativas o divertidas. La palabra de hoy es «perendengue»: un pendiente u otro adorno superfluo y barato. Viene de «pender», es decir, «colgar». Encuentro que esta palabra es muy divertida de pronunciar. He llegado a oír «perendengues» como un eufemismo referido a los testículos (que al fin y al cabo cuelgan), pero tengo la impresión de que este uso no es muy popular.


Categorías: Lingüística

Permalink: http://sgcg.es/articulos/2014/03/15/palabras-curiosas-9-perendengue/

Huelga de doblaje en Madrid

2014-03-13

El grueso de los actores de doblaje de producciones audiovisuales de los principales estudios de Madrid ha ido a la huelga con el fin de conseguir un nuevo convenio colectivo tras la caducidad del anterior (de 1993) y el abandono de las negociaciones por parte de la patronal, aparentemente interesada en pagar con los metafóricos cacahuetes que deja el Estatuto de los Trabajadores en unas condiciones que no se ajustan al modo de trabajo del doblaje. Naturalmente, este asunto pone en aprietos a las distribuidoras, que se quedan sin productos listos para colocar en el mercado español si no le ponen remedio a la situación rápidamente.


Categorías: Actualidad, Derechos, Madrid

Permalink: http://sgcg.es/articulos/2014/03/13/huelga-de-doblaje-en-madrid/

Caja para guardar sobres

2014-03-11

He aquí un patrón para una caja de cartulina que sirve para guardar sobres de tamaño de tarjeta de visita. Con la caja y unos sobres podemos hacer un clasificador para objetos pequeños como abalorios y resistores. Preparé varias cajas con este último fin. Estas cajas no están diseñadas para soportar cargas importantes, pero se dejan apilar si su contenido es ligero, como es el caso si las usamos para clasificar resistores.

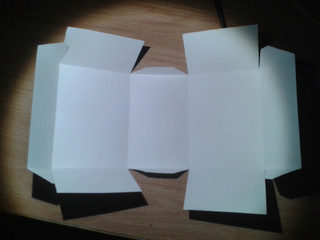

Caja cortada y sin pegar.
Caja cortada y sin pegar.

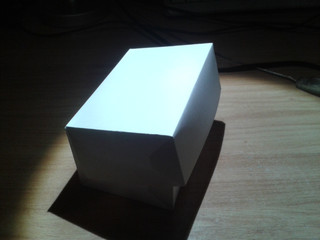

Caja pegada y cerrada.
Caja pegada y cerrada.

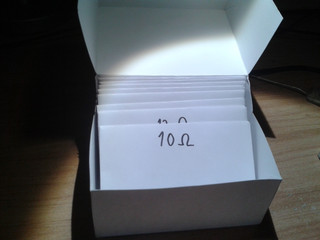

Caja con sobres en su interior.
Caja con sobres en su interior. Actúa como clasificador para resistores. En una caja caben 24 sobres con los que queda cubierta una década del 5 %.

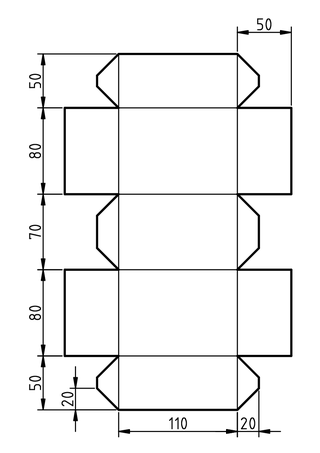

Patrón.
Patrón. Las dimensiones están dadas en milímetros. Hace falta una lámina de tamaño A3 o más grande. Los contornos de corte están marcados con líneas gruesas y las líneas de pliegue están marcadas con líneas finas. Todos los pliegues son cóncavos. Las aletas laterales van pegadas entre sí: empezando por abajo, van pegadas las aletas de la primera fila a las de la segunda fila, las de la segunda fila a las de la tercera fila y las de la cuarta fila a las de la quinta fila.


Categorías: DIY

Permalink: http://sgcg.es/articulos/2014/03/11/caja-para-guardar-sobres/

Motorcito de bajo régimen para un adorno festivo

2014-03-09

Motor destruido.
Motor destruido.

Hace unos meses, preparé un recambio para un autómata motorizado que servía de adorno navideño. El motor original, que llevaba una buena reductora, se encontraba permanentemente fuera de servicio. Los datos disponibles eran los siguientes:

Con esta información en la mano, tocaba preparar una sustitución sencilla y no muy costosa. Conseguí un diminuto micromotor con una buena reductora 1000:1 que a 6 V todavía giraba un poco rápido, pero que parecía prometedor.

Micromotor

El micromotor con reductora tenía estos datos:

Tensión nominal
6 V.
Régimen libre
14 revoluciones por minuto.
Corriente en régimen libre
40 mA.
Corriente en bloqueo
360 mA.

Un motorcito de corriente continua se comporta como una resistencia en serie con una caída de tensión proporcional al régimen de giro. Del bloqueo se deduce que la resistencia interna del motor es de 6 V ⁄ 360 mA ≈ 17 Ω. La caída de tensión en régimen libre es de 40 mA, así que la caída de tensión debida a la resistencia interna es de 40 mA ⋅ 17 Ω ≈ 680 mV. El resto de la caída de tensión, 6 V − 0,68 V ≈ 5,3 V, es la parte que es directamente proporcional al régimen de giro. Si quisiéramos pasar de 14 revoluciones por minuto a la mitad, revoluciones por minuto, la caída de tensión sería también la mitad: 2,7 V. Si el par resistente interno no varía, en régimen libre seguimos consumiendo 40 mA, con lo que la resistencia interna sigue comiéndose 0,68 V y la tensión con la que habría que alimentar el motor se quedaría en 3,3 V.

Régimen de giro frente a tensión de alimentación.
Régimen de giro frente a tensión de alimentación.

Como el régimen de giro objetivo no era algo seguro, decidí poner hacer la tensión de alimentación ajustable.

Alimentación del motor

La alimentación del motor era algo fácil. La corriente máxima a 6 V sería 360 mA y no esperaba llegar a tanto, así que lo más sencillo sería usar un transistor NPN en modo seguidor de emisor.

Seguidor de emisor.
Seguidor de emisor para fijar la tensión de alimentación del motor, que irá conectado entre el terminal del emisor a tensión Vb − Vbe cuando la tensión de la base es Vb. Vbe ≈ 0,7 V.

Con varios BC337 en inventario capaces de suministrar 800 mA y disipar 650 mW, el asunto estaba resuelto. La siguiente gráfica muestra los resultados una estimación de la potencia disipada en el transistor.

Potencia disipada por el transistor en bloqueo.
Potencia disipada por el transistor en bloqueo con el colector a 5 V.

Alimenté la base del transistor con un potenciómetro de 10 kΩ a modo de divisor de tensión. El emisor del transistor estaba conectado al motor y aproximaba la tensión de la base menos una caída de diodo (unos 0,7 V). A falta de medir los petardazos inductivos del motor, puse un diodo rectificador 1N4007 de los que tenía a patadas a modo de protección, pues mucho daño no haría y quizá podría salvar el transistor de comportamientos antisociales del motor. También puse un resistor de 4,3 kΩ en paralelo con el motor para mantener el transistor en conducción con el motor retirado y poder hacer medidas cómodamente.

Un seguidor de emisor funciona bien cuando mueve una carga de impedancia más o menos elevada: el producto de la β (más o menos 100) del transistor y la impedancia de la carga del emisor ha de ser grande comparada con la impedancia de la alimentación de la base. La impedancia de 17 Ω del motor en bloqueo, baja hasta el punto de hacer perder rigidez al seguidor de emisor, no era muy preocupante, no obstante: el control demostró ser adecuado. De no haber sido así, habría bastado con escoger un potenciómetro de menos resistencia.

Ahora quedaba la etapa de alimentación del conjunto.

Alimentación del circuito

Se suponía que la entrada original venía de un transformador rectificado a 12 V. Me interesaba dejar la etapa del transistor y el motor a algo más bajo: 5 V. Con esto, la tensión en el emisor del transistor, la de alimentación del motor, sería de 4,3 V (los 5 V menos la caída de diodo de la base al emisor). El régimen de giro libre correspondiente sería de unas 11 revoluciones por minuto o una vuelta cada poco más de 5 s, un buen régimen máximo.

Usé un regulador lineal L7805 para suministrar los 5 V. Este regulador puede suministrar cómodamente más de 1 A cuando se le alimenta a 12 V y es más o menos indestructible. Puse unos condensadores de filtro a la entrada y a la salida, pero la utilidad del de salida era especialmente dudosa.

Como la polaridad de la alimentación era una incógnita, coloqué un puente rectificador hecho con cuatro diodos 1N4007 corriente arriba del regulador lineal.

Esquema del circuito

Esquema del circuito.

Aquí está el esquema del circuito en varios formatos.

Acoplamiento

El motor tenía que mover el árbol del autómata. Preparé un acoplamiento de ABS con la intención de reflejar las dimensiones de la figura siguiente.

Dimensiones del acoplamiento.
Dimensiones del acoplamiento (en milímetros).

Entre el mecanizado a mano alzada y que hubo que ampliar la ranura de 4 mm hasta unos 8 mm, el plano quedó como una obra de ficción.

Resultado final

La sustitución funcionó con éxito. El único defecto fue que la reductora emitía un zumbido tenue como el aleteo de un mosquito.

Circuito, motor y acoplamiento.
Circuito, motor y acoplamiento.


Categorías: DIY, Electricidad
